CLサーバの設定

設定

GRADE/CUBE－NCからSpace-E CLスケジューラへ計算を依頼するための設定方法

GRADE/CUBE-NC（UNIX版）からSpace-E/CAMへ計算を依頼できます。
GRADE/CUBE-NCの対象バージョンは、9.3１以降です。
（注意）Space-E/CAMからCUBE/NCへの計算依頼はできません。

Space-E/CAM側の設定

1. CLサーバは、タスクトレイ内に下図のアイコンで表示されます。

2. 計算を受け入れるCUBE-NC（UNIX版）マシンをクライアントリストに追加します。
クライアントリストの追加は[設定] - [クライアント設定]で行います。

3. CUBE-NC（UNIX版）マシンのマシン名を追加したら、
%windir%system32\drivers\etc\hosts
（例）C:\winnt\system32\drivers\etc\hosts
に登録したマシン名称とIPアドレスを追加する必要があります。

UNIXマシンにも/etc/hostsにWindowsPCのマシン名称とIPアドレスを追加する必要があります。

計算依頼できるコマンドは次の通りです。

PPAP,PRO2,PPRP,
PPFX,PLFX,PCTX,PMNX,PRCX,PCMX,PRC1,PRC2,PRCC,PRCT,
PENX,RSTX,RCTX,
FJOI,FDUP,FRMR,FRCR,FREV,PEDC,PED5,PED7,
FACO,FACX

GRADE/CUBE-NC側の設定

GRADE/CUBE-NC側での設定には、vi 操作が必要となります（vi はUNIX上のエディタです）。
GRADE/CUBE-NCを1台ご使用の場合は、「1. hostsファイルへの登録」、「2. CLサーバのインストールと設定」、「3. CLサーバの設定」を行います。
GRADE/CUBE-NCを複数台使用し、既にそれぞれのマシンどうしで計算を依頼している場合は、「1. hostsファイルへの登録」と「4. CLサーバの追加」を行ってください。

1. hostsファイルへの登録
rootでログインし、シェルから下記の操作を行います。
# vi /etc/hosts
hostsファイルへSpace-Eマシン名とIPアドレスを追加します。

2. CLサーバーのインストールと設定

1. rootでログインし、シェルから下記の操作を行います。
# /etc/init.d/clserver stop
初めてインストールする時にはエラーが出ますが、無視してください。
# cd /udd/nccube/pkg
# ./INSTALL_CLServer
CLサーバーがインストールされます。

2. /etc/servicesを編集します。
# vi /etc/services
viエディタを起動し、/etc/servicesに以下の４行を追加します。

3. 以下のシェルを実行し、CLサーバーを起動します。
# /etc/init.d/clserver start
この作業は、次回からマシンを起動時に自動的に設定されますので、毎回この作業を行う必要はありません。

3. CL サーバーの設定
GRADE/CUBE-NC 使用ユーザーでログインし、シェルから下記の操作を行います（CL2は終了してください）。

% cd ~/.cl
設定ファイルを作成するディレクトリに、カレントディレクトリを移動します。

% cp preferences_sample preferences
設定ファイルのひな形をコピーします。

% vi preferences

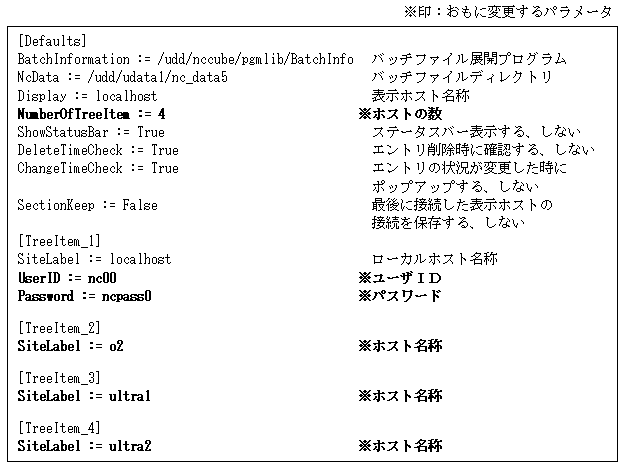

viエディタを使って、設定ファイルを編集します。設定ファイルの中でおもに変更するパラメータは、ホストの数（NumberOfTreeItem）とホストの数に指定した数だけのホスト情報（[TreeItem_番号]）です。

注意）設定ファイル中の"Password"は、CL2（CLスケジューラ）を起動すると、暗号化されます。
また、パスワードを変更したい場合は、テキストエディタを使用し、"Password :="の後に新しいパスワードを上書きしてください。
preferencesファイルを修正する場合は、必ずCL2を終了してから行なってください。

4. CL サーバーの追加
GRADE/CUBE-NC 使用ユーザーでログインし、シェルから下記の操作を行います（CL2は終了してください）。

% cd ~/.cl
設定ファイルを作成するディレクトリに、カレントディレクトリを移動します。

% vi preferences

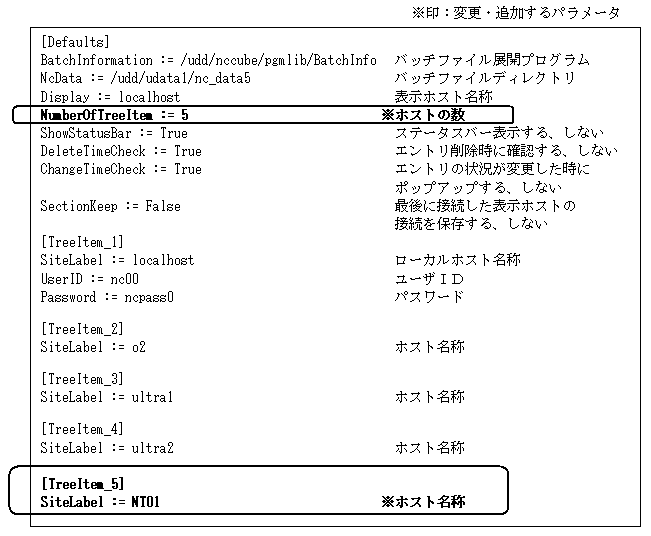

viエディタを使って、設定ファイルのホスト数を変更し、マシン名を追加します。

注意）設定ファイル中の"Password"は、CL2（CLスケジューラ）を起動すると、暗号化されます。
また、パスワードを変更したい場合は、viエディタを使用し、"Password :="の後に新しいパスワードを上書きしてください。
preferencesファイルを修正する場合は、必ずCL2を終了してから行なってください。
