加工形状ファイルの作成

加工形状ファイルを作成します。

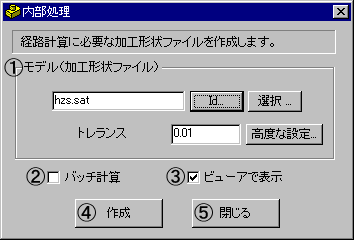

モデルを入力し、［作成］をクリックすると、加工形状ファイルを作成します。
画面上をクリックすると、各パラメータを説明します。

モデル（加工形状ファイル）
モデルを設定します。

[Id...]：
ファイル名を入力して、Space-E/Modeler上のモデルを指示または2点で囲んでモデルを設定します。
モデル取り込み後、プレビューファイルを作成するかを確認するダイアログが表示されます。
指定した名前と同じファイル名が存在した場合、上書きするかを確認するダイアログが表示されます。

[選択...]：
モデル選択ダイアログが表示されます。
モデルを選択します。選択できるモデルはACISモデルファイル（.sat)のみです。
プレビューをチェックし、 プレビュー作成をクリックすると、選択されたモデルのプレビューが表示されます。

トレランス
形状を多面体近似する許容誤差を設定する。
多面体近似されたファイルを加工形状ファイルと呼びます。

高度な設定
形状を多面体近似する際の、1辺の最大長さを設定します。

（例1）抑止する1辺の最大長さ：0

形状の多面体近似をトレランスのみで行います。

（例2）抑止する1辺の最大長さ：3

多面体近似をトレランスで行った後、 1辺の長さが3�oを超えない様に近似します。

バッチ計算
バッチ計算をチェックしてバッチ登録をクリックすると、CLサーバにバッチ登録されます。
計算状況はCLマネージャーで確認できます。

ビューアで表示
作成した加工形状ファイルを経路エディタで表示します。

作成
加工形状ファイルを作成します。

閉じる
加工形状ファイル作成コマンドを終了します。
