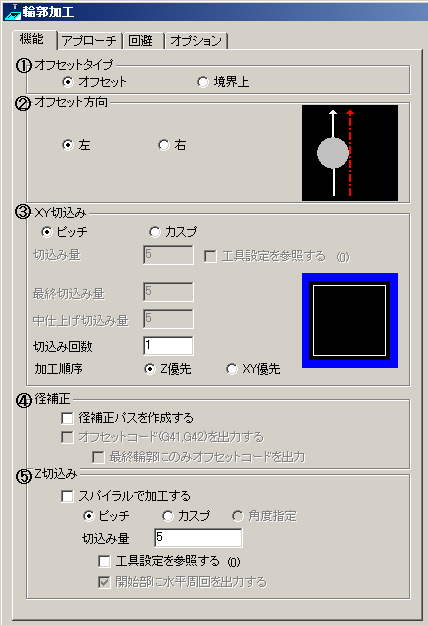

輪郭加工の経路を作成します。
画面上をマウスでクリックすると、各パラメータを説明します。

アプローチ
回避
オプション
注意・制限

オフセットタイプ
オフセットタイプを以下の2種類から選択します。
オフセットタイプの選択によって、のパラメータが「オフセット方向」または「アプローチ方法」に切り替わります。

オフセット：
加工方向に対して、加工範囲を右または左側にオフセットして経路を作成します。「オフセット方向」でオフセットする側を指定します。

境界上：
加工範囲上に経路を作成します。「アプローチ方法」で工具のアプローチする側を指定します。

※「境界上」の場合、切込み回数＞１でのオフセット経路、および、「径補正パスを作成する」、オプションタブ「オフセット補間方法」では、設定に関わらず参照しません。

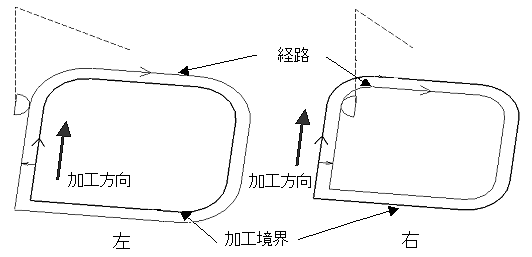

オフセット方向
加工方向に対して、加工範囲のどちら側にオフセットするか、以下の2種類から選択します。
加工範囲が指定されていない場合は、ワーク形状の時計回り（右回り）を基準とします。

※オフセットタイプが「境界上」の場合、オフセット方向左右は、アプローチの付加方向、「オフセットコード（Ｇ41、Ｇ42）を出力する」を指定の場合のみ参照します。

右：
右側にオフセットした経路を作成します。

左：
左側にオフセットした経路を作成します。

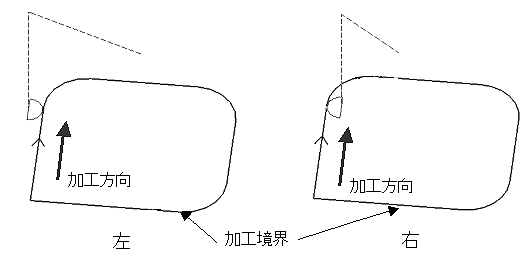

アプローチ方向
「オフセットタイプ」が「境界上」の時に設定します。
加工方向に対して、加工範囲のどちら側からアプローチするか、以下の2種類から選択します。
加工範囲が指定されていない場合は、ワーク形状の時計回り（右回り）を基準とします。

右：
右側からアプローチした経路を作成します。

左：
左側からアプローチした経路を作成します。

XY切込み
XY方向の切込み方法を選択します。

ピッチ：

切込み量：
切込み回数が３以上のとき、荒取り部分の切込み量を指定します。
切込み回数が２のときは、断面から断面の間の切込みが１回なので切込み量だけの入力となります。
切込み回数が１のときは、周回経路間の切込みがないので設定しません。

工具設定を参照する：
工具パラメータに設定されている[Z切込み量]を参照するかどうかを指定します。 チェックを指定すると、［切込み量］には、その値が反映されます。

カスプ：

カスプハイト ：
ボールエンドミルで加工した時に、ミル通過間の削り残される量（カスプハイト）を入力します。 カスプ指定の時、ＸＹ切込み量がガイド表示されます。

カスプハイト量に基づいて平面上にボール工具、フラット工具を並べたイメージで算出したピッチにより経路作成します。

注意)下図はカスプ指定にて作成された経路の加工イメージで左側は経路が平行する箇所のピッチ方向の断面、右側は経路コーナー間の断面。左図平行方向では指定のカスプ高さとなりますが、右図経路のコーナー部では指定どおりのカスプ高さとはなりません。

最終切込み量：
切込み回数が３以上のとき、加工範囲形状側から２本目から最も加工範囲形状側の経路へ切り込むときの切込み量を入力します。

中仕上げ切込み量：
切込み回数が３以下のときは、荒取り部分の切込み量を指定します。
切込み回数が４以上のとき、中仕上げ（加工範囲形状側から３本目から２本目への切込み）の経路に対する切込み量を入力します。

<加工回数＝２>	<加工回数＝３>	<加工回数＝４>

切込み回数：
XY方向の1回の切込み量を計算する時、荒取り領域内における加工回数を入力します。
加工回数は、最大1000回まで設定できます。

※切込み回数＞１でオフセットタイプが「境界上」の場合、XY切込み量(>0)でオフセットした経路は作成しません。切込み回数で指定した分の、重複加工をする経路を作成します。

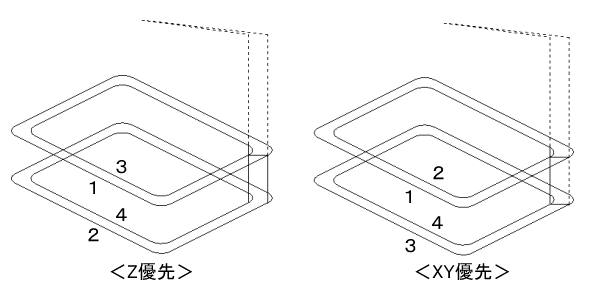

加工順序：
加工優先方向を選択します。

Z優先：
荒取り加工を、各切込み深さでの等高線のオフセット形状単位に行います。

XY優先：
荒取り加工を切込み深さ毎に行います。

径補正

径補正パスを作成する：
径補正付きのパスを作成するかを選択します。
径補正パスを作成したとき、オフセットした位置に経路を作成します。径補正パスを作成するとき、一度オフセットした形状に対して、もう一度オフセットします。これにより経路は加工境界位置に作成され、コーナー部分に円弧がつきます。円弧は設定している工具半径で作成されます。

オフセットコード（Ｇ41、Ｇ42）を出力する：
ＮＣデータにＧ41、Ｇ42を出力するかどうかを選択します。
このパラメータは、｢アプローチ]−「水平アプローチ」の設定が、「円弧」または「直線」の場合に有効です。更に、工具パラメータの「Ｄコード」を設定する必要があります。

最終輪郭にのみオフセットコードを出力：
輪郭加工の内、最終の加工のみオフセットコードを出力するか、全てのオフセットコードを出力するかを選択します。

Z切込み
Z切込み量を設定します。Zの範囲は「加工範囲」の「Z設定」を参照します。

スパイラルで加工する：
高さ毎に加工するか、スパイラルで加工するかを選択します。
スパイラル加工をする時、「ピッチ」、「カスプ」は、境界をスパイラルで1周する時のZ切込み量となります。
「角度指定」は、指定したZ範囲と角度で割り切れる回数からピッチが設定されます。
境界が開形状の場合は、ジグザグ状の経路が作成されます。
一番最初と一番最後の段は、通常の輪郭経路が作成されます。

ピッチ：

切込み量：
1回の切込み深さを入力します。
Ｚ等間隔の切込みをします。

工具設定を参照する：
工具パラメータに設定されている[Z切込み量]を参照するかどうかを指定します。 チェックを指定すると、［切込み量］には、その値が反映されます。

カスプ：

カスプハイト：
入力したカスプハイト量によりＺ方向のピッチを求めます。
カスプハイトとは、加工したときに、あるピッチでのミル通過間に削り残される量のことです。 カスプ指定の時、Z切込み量がガイド表示されます。

角度指定：
スパイラル加工を行う時、「角度」にスパイラルの傾斜角度を入力します。

開始部に水平周回を出力する：
スパイラル加工を行う際、最初に等高移動する経路を出力するかどうかを設定します。

<「開始部に水平周回を出力する」がONの時>	<「開始部に水平周回を出力する」がOFFの時>
