主要コマンド−穴属性設定（ihkind）

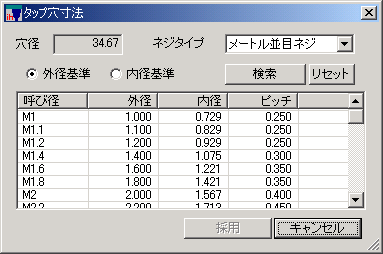

タップ穴寸法ダイアログ

機能

タップ穴寸法ダイアログは、タップ穴のネジタイプから呼び径と穴径（内径）、ピッチを選択するものです。
選択した呼び径と穴径、ピッチの値は、穴属性設定ダイアログの穴寸法リストに自動的に設定されます。

設定できるタップ穴は、「メートル並目ネジ」「メートル細目ネジ」「JIS管用テーパーネジ」です。

操作

穴径

指示した基準円の直径が表示されます。編集はできません。

ネジタイプ

タップのネジタイプを「メートル並目ネジ」「メートル細目ネジ」「JIS管用テーパーネジ」から選択します。
ネジタイプを変更すると、ネジタイプに合わせて、ダイアログ下部のリストの表示内容が変わります。

外径基準／内径基準

指示した基準円がタップ穴の外径なのか内径（下穴）なのか、選択します。

検索ボタン

リストに表示されているデータの中から、穴径を越えない外径（外径基準）または内径（内径基準）を取り出し、リストに表示し直します。

リストの内容は変更できます。詳しくは、「タップ穴寸法ファイル」を参照してください。

【検索前】	【検索後】

リセットボタン

リストの表示内容を検索実行前の状態に戻します。

採用ボタン

リストの中で選択されている行の呼び径、内径、ピッチとネジタイプを、穴属性設定ダイアログの穴寸法リストに設定します。（内径は、穴寸法リストの「穴径」に設定されます。）

タップ穴寸法ダイアログが閉じます。

【穴寸法リスト−タップ穴寸法採用前】	【穴寸法リスト−タップ穴寸法採用後】
