経路エディタPROとは

経路エディタPRO

経路エディタPROとは

概要

経路エディタＰＲＯとは、Space-E/CAM Ver.4.9の経路エディタからいくつかの機能拡張を行ったものです。

特にプレス型の加工経路作成に主眼を置いたもので、ツリーでの断面管理、加工順序の編集、駆け上がりの経路の付加編集、ホルダ干渉チェック、アプローチ編集などの機能を含めています。

加工シミュレーションやステップ表示などで、標準の経路エディタとは一部操作仕様が異なります。

経路エディタとの違い

経路エディタとの違いは以下の通りです。

＝は経路エディタと同様。●は経路エディタPROの固有機能、×は経路エディタにあって経路エディタPROにない機能。≠は仕様が若干異なる。

機能分類	経路エディタにある機能や性能	対応状況	備考

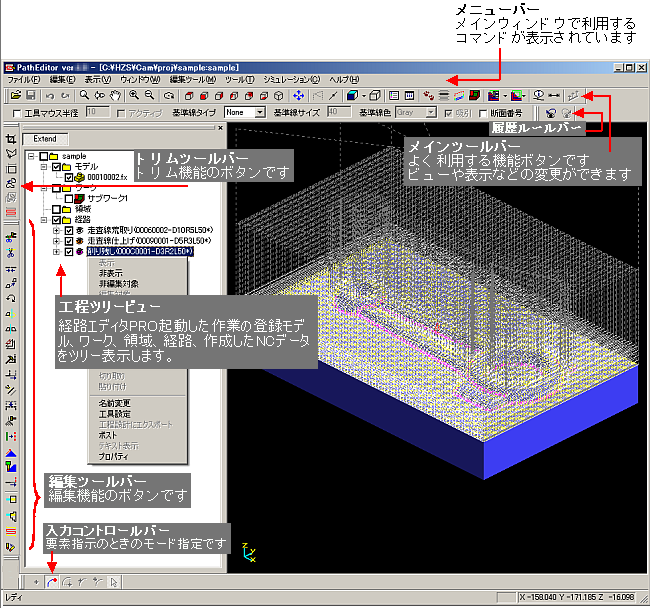

パネルレイアウト	メインツールバー　（追加機能は別の欄に記載）	≠
工程ツリービュー	モデル、ワーク、領域、経路、ＮＣデータのツリー表示管理	●
起動	加工シミュレーションモードでの起動、Windowsメニューからの起動	×
ビュー操作	拡大、縮小、移動、回転、回転中心指定、ビュー方向（平面、正面、右側面、左側面、背面、下面、アイソメ）、全体表示	＝
ビュー操作	部分拡大機能	●
工程ツリーバー	工程ツリーバーによるツリー管理、表示切り替え	●
スクリーンナビバー	マウスカーソルを工具半径の円で表示、グリッド表示など	●
ファイル	開く、保存、過去履歴	＝
	.HZS,.FX,*.FXS	＝
	.FF.NT,.DMF,.STL,.XBF,.DMF,.DME,.pdd,*.CSV	＝
トリム編集機能	トリムサブパネル	●
	矩形トリム	＝
	ポリライントリム	≠	ポリライントリム中画面の移動、ズーム対応
	平面トリム	＝
	任意領域トリム	＝
	区間トリム	＝
	「内側をトリム」、「ピック部を含む」の切り替え	＝
	トリム履歴	＝
その他編集機能	区間編集	＝
	分割	＝
	接続	＝
	移動	＝
	逆転	＝
	回転	＝
	ミラー	＝
	縮尺変更	＝
	ピック部編集	＝
	断面延長	＝
	投影	＝
	回避最適化	≠	最短ルートのモードなし
	経路最適化	≠	列の項目内容
	種別変更	＝	レイアウト相違
	駆け上がりの経路の付加編集	●
	駆け上がりの経路の付加編集	●
	ホルダ干渉チェック	●
	アプローチ編集	●
	トリム分割	＝	レイアウト相違
	任意領域分割	＝	レイアウト相違
	区間トリム分割	＝	レイアウト相違
編集履歴	元に戻す、やり直し、回数指定	＝
モデル表示機能	シェーディング、半透明、ワイヤ、非表示、モデル水平面高さ表示	＝
モデル表示機能	シェーディング、半透明、ワイヤ、非表示、モデル水平面高さ表示	＝
主なツール、表示機能	ステップ表示	≠	次経路直前経路へ移動等はない
	等高線表示	≠	次経路直前経路へ移動等はない
	切削タイプ毎表示	＝
	送り速度毎表示	＝
	食い込みチェック、同設定、同表示モード	＝
	アイテムを参照	＝
	距離を計測	＝
	切削のみ表示、端点表示	＝
	経路の線の太さ変更、経路の表示色指定	＝
シミュレーション	メインパネル	≠
	メインパネル	≠
	スナップショット	≠
	スナップショット	≠
	切削後のストック保存	●
	切削後のストック保存	●
	経路にストックを関連付け	×
	経路にストックを関連付け	×
	高精度ストック更新	×
	ワーク編集→移動	×
	干渉チェック→レポート算出のみ	≠
	干渉チェック→レポート算出のみ	≠
	干渉チェック→ホルダ干渉確認(一括計算)	×
その他	素材枠表示、原点に座標軸表示OFF、加工境界表示	×

　

　

　
