加工工程設計から経路エディタを起動して、経路を表示できます。また、経路エディタは複数起動できます。
加工工程設計の詳細については、Space-E/CAMオンラインヘルプの標準加工を参照してください。

右クリックで表示	ダブルクリックで表示
ドラッグ&ドロップで表示	［ツール]−[加工シミュレーション]で表示
［ツール]−[経路シミュレーション]で表示

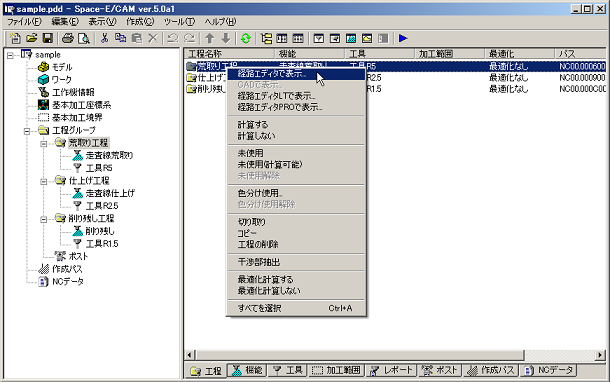

右クリックで表示

加工工程設計の工程リストビュー内のリストを右クリックして、｢経路エディタで表示｣を選択します。

ファイル内容

ファイル	拡張子	表示情報	工具情報
経路	.hzs	経路、モデル、加工範囲、ワーク	刃先、シャンク、ホルダ
NCデータ	.nt	経路、モデル	刃先のみ

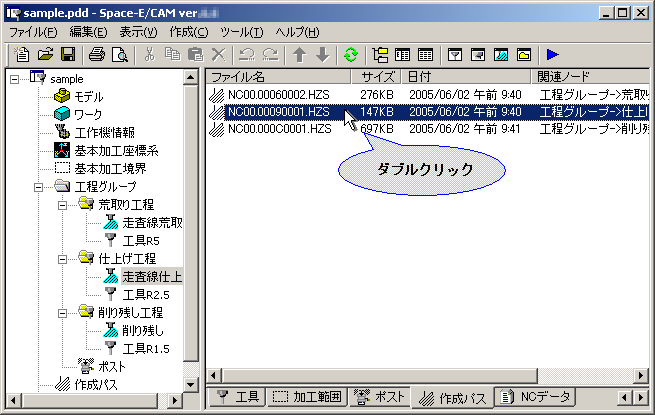

ダブルクリックで表示

工程リストビュー内のリストをダブルクリックします。

ファイル内容

ファイル	拡張子	表示情報	工具情報
経路	.hzs	経路、モデル(※をクリック後に表示)、加工範囲、ワーク	刃先、シャンク、ホルダ

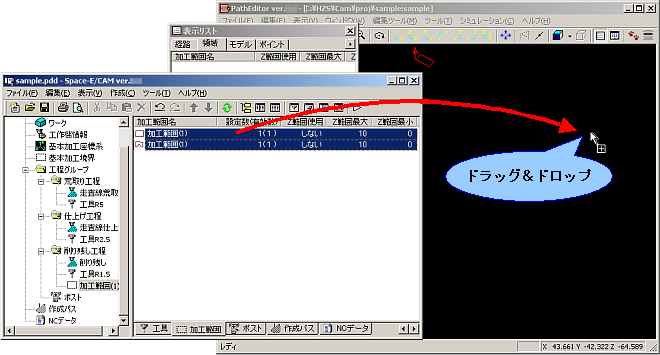

ドラッグ&ドロップで表示

工程リストビュー内のリストを経路エディタにドラッグ&ドロップします。

ファイル内容

ファイル	拡張子	表示情報	工具情報
経路	.hzs	経路 (※ワークは、切削経路のMinMaxを考慮して自動的に設定されます。)	刃先のみ
NCデータ	.nt	経路	なし
加工範囲	.xbf	加工範囲(※Z範囲の使用/未使用、Z最大、Z最小の設定は無視)	なし

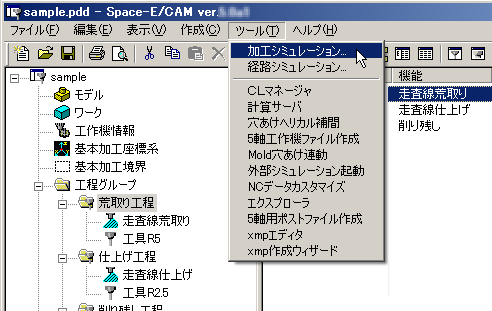

［ツール］−［加工シミュレーション］

加工工程設計のメニューバー［ツール］−［加工シミュレーション］を選択すると、加工シミュレーションモードで経路エディタが起動します。
このとき、加工工程設計で設定したモデル(※をクリック後に表示)・ワーク・加工範囲、計算した経路を表示します。
また、加工工程設計で設定した工具情報を参照して、シミュレーションします。

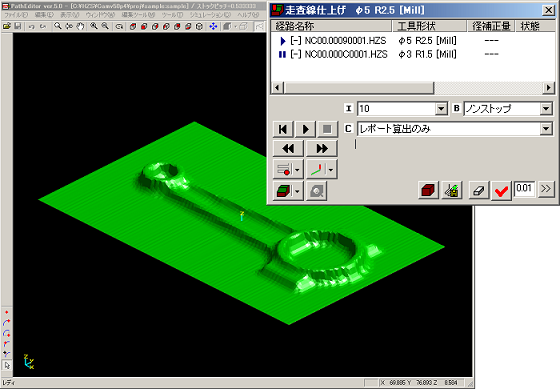

［ツール］−［経路シミュレーション］

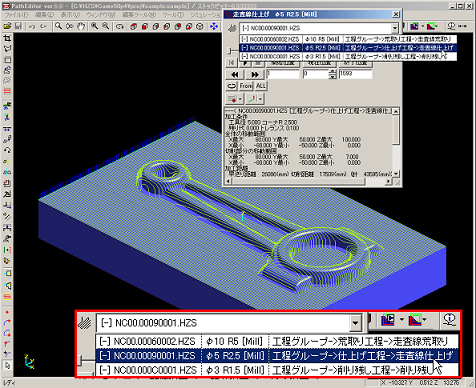

加工工程設計のメニューバー［ツール］−［経路シミュレーション］を選択すると、全ての工程の経路が読み込まれ、ステップ表示モードで経路エディタが起動します。 ステップ表示で経路を選択し、シミュレーションを起動すると、指定した経路からシミュレーションを開始することができます。

途中からシミュレーションしたい工程の経路を選んで ボタンを押すと、選択した経路からシミュレーションが開始されます。

注意）経路エディタLTは「作成パス」とスタートメニューからのみ開くことができます。「工程」「機能」「NCデータ」からは開くことはできません。
