出力制御ファイル

NCコード部

Ｇコード部

Ｇコード部はキーワード"[NCcodeG]"で始まり、Ｇコードの出力形式を設定します。

a : 検索キー文字列 （最大２０文字）
b : 内容（注釈） （最大８０文字）
c : ＮＣコード （最大２０文字）
d : モーダル用グループ番号
e : １ブロック内での出力順

※ モーダル用グループ番号について

複数のコードに同じグループ番号を設定することでモーダルをグループ化できます。
Ｇコードのモーダルを指定する値が999の場合はワンショットなＧコード(*1)となります。
例えばG00,G01,G02,G03を同一のグループ番号１で定義することでグループ内の他のコード がくるまでそのコードが有効であるという指定ができます。
グループ番号は１から２００の範囲で任意に指定します。

(*1)Ｇコードには次の２種類があります。

ワンショットなＧコード：指令されたブロックに限りそのＧコードが意味をもつもの
モーダルなＧコード ：同一グループの他のＧコードが現れるまで、そのＧコードが有効なもの

特殊設定

穴あけ固定サイクルのブロックの最後に任意の文字列を出力します。

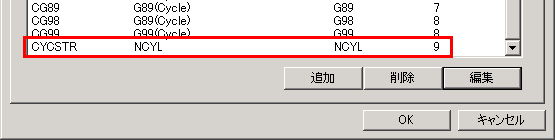

CYCSTRを検索キーとするGコードデータを設定します。
最初の固定サイクルのみ出力させるためにモーダルを設定します。
