ソリッド自動加工機能について

段差荒取り加工

追加ボタンまたは編集ボタンをクリックすると、工程ダイアログが表示されます。工程ダイアログでは、工程のパラメータを設定します。

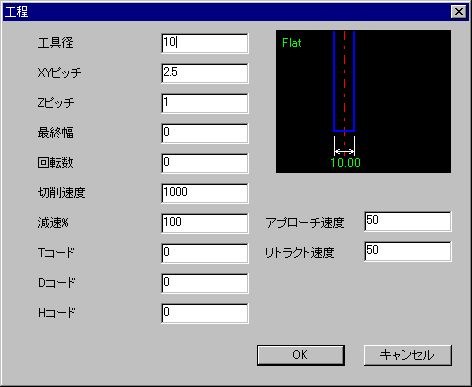

＜工程ダイアログ＞

工具径	工具の直径です。工具はフラットエンドミルのみです。工程内に同一径の工具は１本しか設定できません。
XYピッチ	XY平面上の１回あたりの切込み量です。「 0＜XYピッチ≦工具径」の範囲内で設定してください。＜XYピッチ＞
Zピッチ	Z 方向の 1 回あたりの切込み量です。

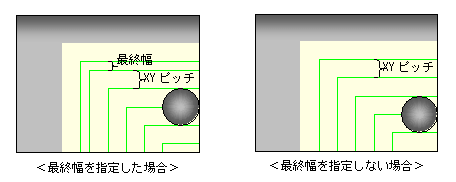

最終幅	最終幅を指定した場合、形状に沿った経路と隣接する経路の間隔を調節できます。「 0 ≦最終幅≦工具半径」の範囲内で設定してください。調節が不要な場合には 0 を指定することで、XYピッチで経路が作成されます。
回転数	工具の回転数（rpm）です。
切削速度	加工の切削速度（mmpm）です。
減速％	切削速度の減速量を、切削速度に対する割合で指定します。「0＜減速％≦100」の範囲内で設定してください。
Ｔコード	工具番号です。必ず指定します。
Ｄコード	工具径補正コードです。
Ｈコード	工具長補正コードです。
アプローチ速度	アプローチ速度を入力します。
リトラクト速度	リトラクト速度を入力します。
