基本操作／モデル設定

基本操作 > アンダーカットについて

アンダーカットについて

モデル設定パネルのOKをクリックすると、形状のオーバーハングチェックおよび穴部分の認識をします。
加工対象にアンダーカットがないと判断されると、ソリッド自動加工機能のメインパネルが表示されます。

注意）	アンダーカットがある場合、後の処理を行うことができません。
注意）	加工対象に明らかにアンダーカット部がないにもかかわらず、オーバーハングチェックに引っかかる場合には、オーバーハングチェック誤差と隙間誤差の値を調整します。

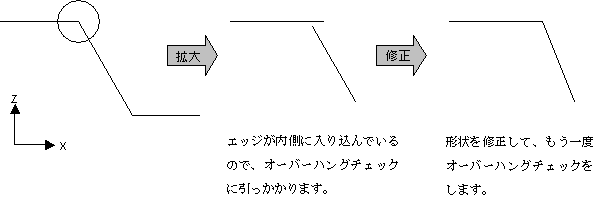

注意）	下図のような場合に、自己オーバーハングチェックに引っかかります。
