アイテム交線

サーフェイスの構成点数をｎ×ｍ、交点計算分割数をms（SFMSの８番）とすると以下の制限があります。

（n＋2）×（m＋2）×（ms×ms）≦サーフェイス最大定義点数

サーフェイスのU・Wどちらかの一方の区間数をnmとすると

（nm×ms＋4）≦スプライン最大定義点数

上記の制限を超えた場合は、次のいずれかの対処をして下さい。

（1）交点計算分割数msを小さくする。

（2） 面をはり直して面の構成点数を減らす。

サーフェイスとサーフェイスの場合、構成点密度のアンバランスに注意して下さい。

１パッチ内にインターセクションを求めるもう１つのサーフェイスがあると正しい結果を得られないことがあります。最低２パッチにまたがるように指示して下さい。

４．平面とサーフェイスの切断

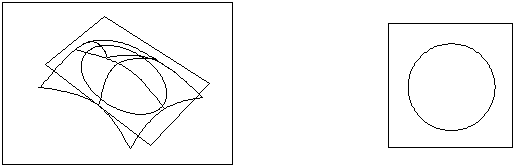

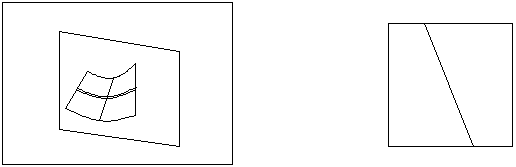

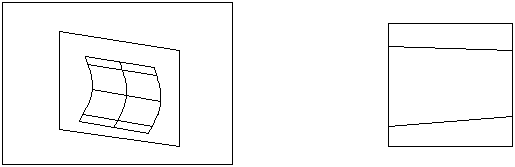

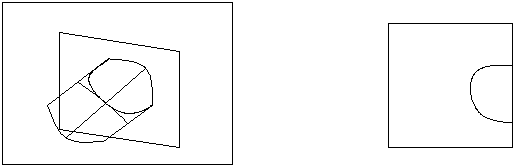

（1）処理可能な形状

						サーフェイスＵ・Ｗ空間での交線のパターン

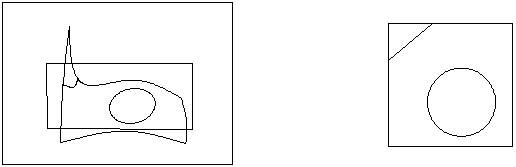

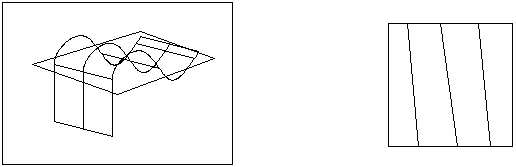

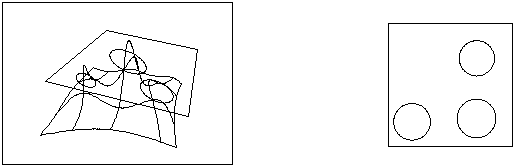

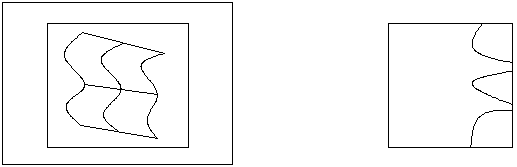

（2）処理不可能な形状（主に交線が３本以上ある）

これらの形状は元をインターセクション可能な形状に分割するとよい。

						サーフェイスＵ・Ｗ空間での交線のパターン

（3）交点の総数によって判断される処理可能な形状

それぞれの面の４つの境界曲線と他方の面との交点を求め、その交点数の総数が２か４の場合のみ処理することができます。

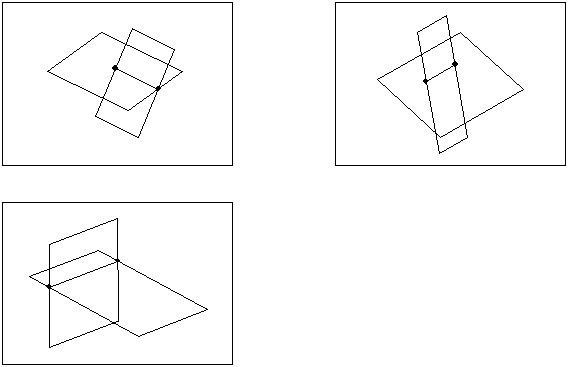

・交点が２の場合

・交点が４の場合にも処理が可能な場合があります

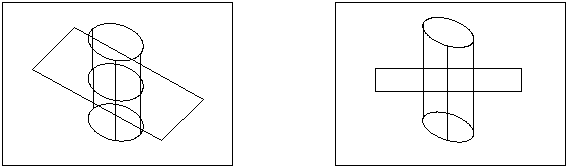

・一方の面が閉じている場合にも処理ができます。

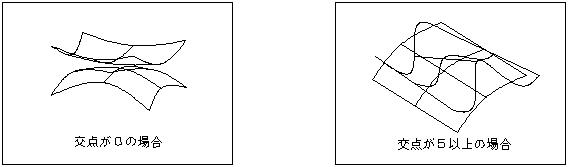

（4）交点の総数により判断される処理不可能な形状

原則としてそれぞれの面の境界線と他方の面との交点数が２または４以外の複雑に干渉している場合、処理できません。

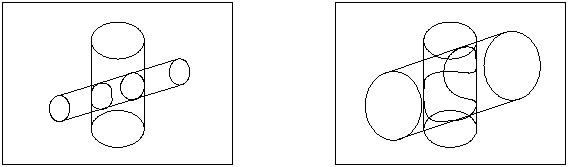

５．CYLおよびCNEの処理

CYL、CNEと曲面アイテム（PLN,CYL,CNE,SPH,SUR）のインターセクションは、CYL、CNEを多角形に分解し交点をサンプリングして求め、それを曲線化して交線にしていますので、以下のような制限があります。

（1）解析解に比べ精度的に問題があります。

（2）サンプリング密度によって交線の精度が変わります。（SFMSの７番で変更可）

（3）交線の形状によっては、不完全な結果を出力したり結果を出力できない場合があります。

処理できない場合は、グループ化された交点が作成されます。
