曲面トリム

１．トリム曲線について

（1）サーフェイスをトリムするための曲線で、サーフェイスに投影することによって、サーフェイス上に領域を定義します。

（2）トリム曲線は単独または連結する順序で入力し、サーフェイスを２つの領域に分割するように指定します。

（3）トリム曲線（あるいはそのチェイン）は、すべてのメインバウンダリー（外郭線）と３点以上交差してはなりません。

（4）ホールバウンダリーにはメインバウンダリーと交差しているトリム曲線しか交差してはなりません。

２．曲面トリム処理の可能な形状および不可能な形状

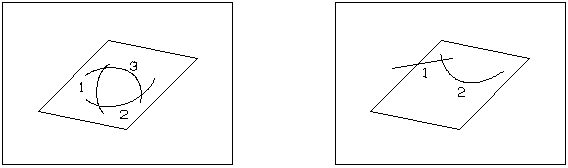

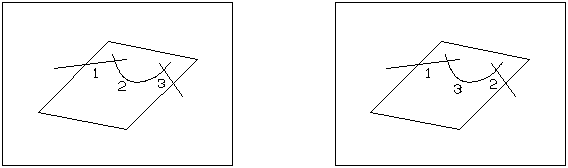

（1）トリム曲線は連結する順序で入力しなければなりません。

	処理可能な形状				       処理不可能な形状

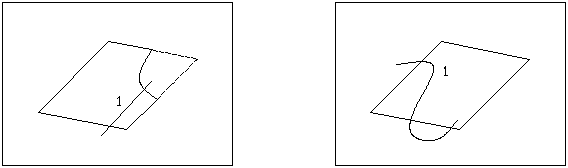

（2）チェインが完結していなければなりません。

	処理可能な形状				       処理不可能な形状

（3）メインバウンダリーと３点以上交点があってはなりません。

	処理可能な形状				       処理不可能な形状

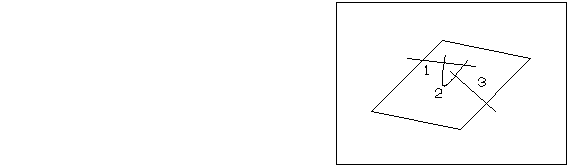

（4）領域が３つ以上分かれてはなりません。

	        				       処理不可能な形状

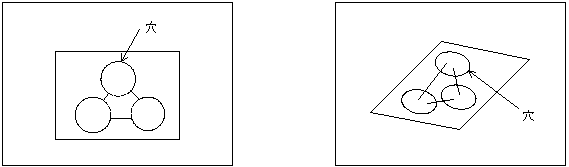

（5）ホールバウンダリーは２本以上の曲線で形成されていなければなりません。

	処理可能な形状				       処理不可能な形状

（6）トリム曲線をあらかじめ作成したい形状にしておく必要があります。また、トリム曲線がメインバウンダリーと交差していない場合は、処理不可能となります。

	処理可能な形状				       処理不可能な形状

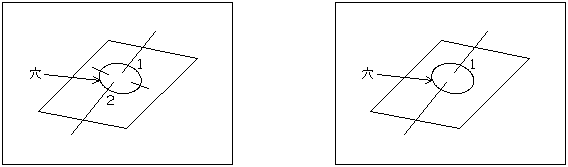

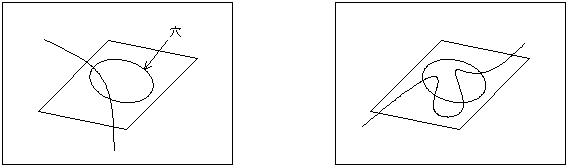

（7）ホールバウンダリーとの交点は２点以内にしなければなりません。

	処理可能な形状				       処理不可能な形状

３．トリム曲線の指示順序および形状について

トリム曲線の指示の順番によりトリム後の形状が異なります。また連結トリム曲線の形状が微妙に異なる場合もトリム結果が異なります。

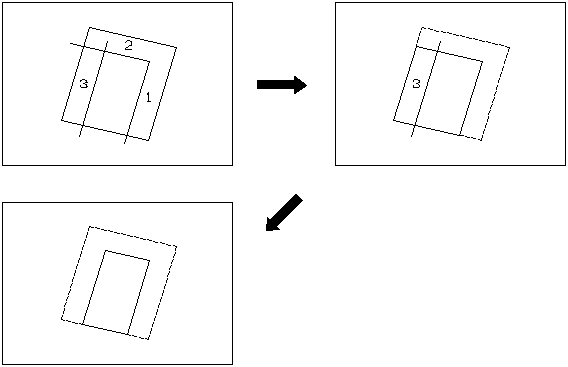

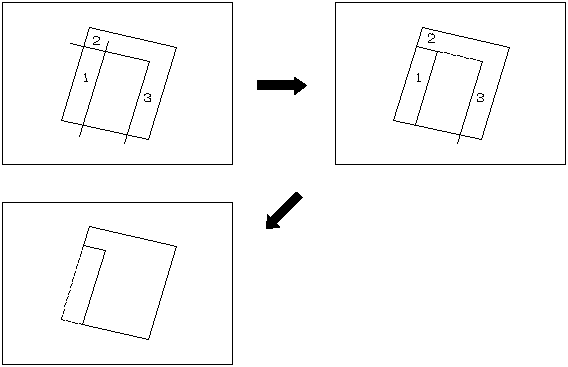

・１，２の曲線でトリム処理をおこない、そのあと３の曲線でトリム処理をおこないます。

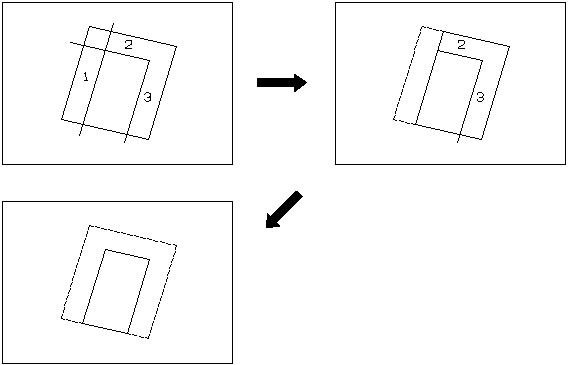

・１の曲線がメインバウンダリーより出ているので、まず１の曲線でトリム処理可能となります。そのあと２，３の曲線でトリム処理をおこないます。

・１，２の曲線が処理されたところでトリム処理された状態となるため、３の曲線が２の曲線とつながらなくなり、目的の形状が得られません。

４．障害が起こりやすい傾向およびその対策について

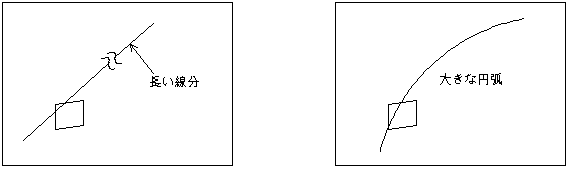

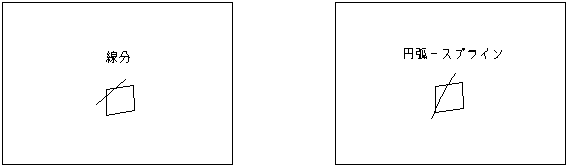

（1）サーフェイスの構成点がトリム曲線に比べ極端に粗い場合、またＵ、Ｗ方向構成点数がアンバランスな場合。

（対策）
