コマンドGRDD）を指示するとグリッドの定義、変更を行えます。Space-E/Drawには方眼紙の役目をする機能があります。この機能を「グリッド」と呼びます。
グリッドは必要なときは表示し、不要なときは非表示にすることができます。
Space-E/Drawを起動すると、自動的にグリッドが表示されています。
グリッドの初期設定は、原点（0,0,0）、間隔10mmです。一度設定したグリッドの原点、間隔は、次に設定するまで有効です。

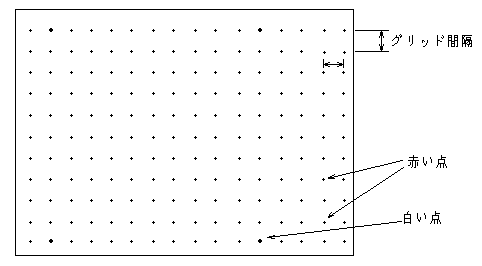

グリッドは赤い点で表示され、10個おきに白い点で表示されています。
この色はシステムメニューのミスク(CMMS)コマンドの［システムミスク］−［ビュー］で変更できます。
システムメニュー［GRD：10.0］のグリッドの定義や表示、非表示を行えます。
システムメニュー［GRD：10.0］の［GRD］の部分（コマンドGRD）を指示すると表示、非表示の切替えを行い、数値表示［10.0］の部分（コマンドGRDD）を指示するとグリッドの定義、変更を行えます。
グリッドを表示していると、指示した位置に一番近いグリッドの点を認識するので、正確な座標値や距離をとることができます。
グリッドの表示は必ず行わなければならない操作ではありません。図形の作成に必要なときに利用してください。また、グリッドは作図機には出力されません。
