機械図
１．機械図について
機械製図で一般によく使われる形状を、寸法値を入力して配置できます。
これにより、トリミング、角丸め、削除などの編集作業が不要になりますので、効率的に図面が作成できます。
２．入力方法
各項目の数値入力の方法について説明します。
（1）相対座標とピッチ
- 対象コマンド
［円ねじ］DCR
［長穴］DLCR
- 入力方法には個別入力と一括入力があります。
- 一括入力の場合、数値は、スペース（空白文字）で区切って入力します。

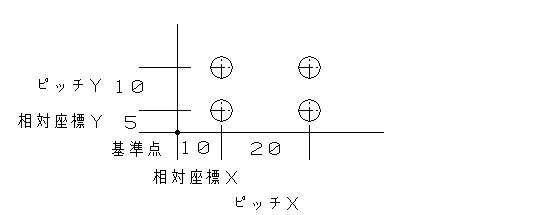

a)1基準点から相対座標X＝10,Y＝5の位置に、ピッチX＝20,Y＝10で4個作成します。
- ＊10 5 20 10 C／R

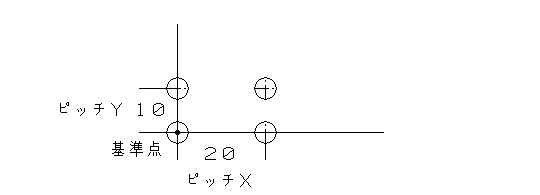

b)基準点に、ピッチX＝20,Y＝10で4個作成します。
- 相対座標X＝0，Y＝0なので、’0 0’を入力します。
- ＊0 0 20 10 C／R

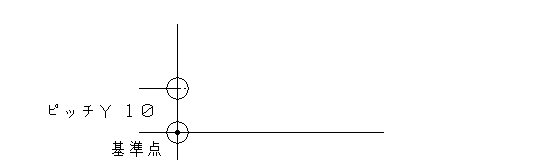

c)基準点に、ピッチY＝10で2個作成します。
- ピッチX＝0なので、0を入力します。
- ＊ 0 0 0 10 C／R

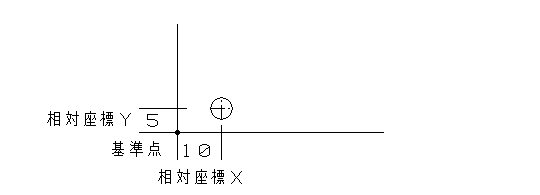

d)基準点から、相対座標X＝10,Y＝5の位置に1個作成する。
- ピッチを省略するので、相対座標の入力後にC／Rを入力します。
- ＊10 5 C／R

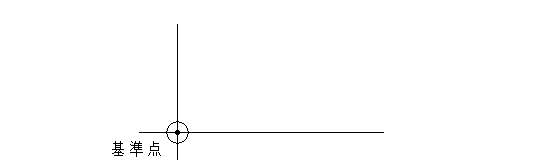

e)基準点に1個作成する。
- すべてに0を入力します。
- ＊0 0 0 0 C／R
- この場合、中心線を作成するかどうかをオプションメニューにより選択できます。
（2）ねじ、穴ぐり（ざぐり）
- 対象コマンド
- ［円ねじ］DCR
［穴(断面)］DHOL
［ねじ］DTAP
［ピッチ円ねじ］DPCD
［ざぐり］DHTP
- ねじ、穴ぐり（ざぐり）の外径には、JISの規格寸法（呼び径）を入力します。
- 寸法は、次の規格より選択して入力してください。詳細は、’付録’を参照してください。
- メートル並目ねじ JIS B 0205
- メートル細目ねじ JIS B 0207
- 管用テーパねじ JIS B 0203
- 穴ぐり（ざぐり） JIS B 1001, JIS B 1176
- 規格にない寸法を入力した場合は、次のメッセージが表示されるので、もう一度入力してください。
- 入力ミス：規格にありません
- JIS規格の呼び径は、たとえば’M10’のように、アルファベットと数値で表されています。
- ’サイズ’または’外径’には、数値部分’10’のみを入力します。
- ’サイズ’・・・呼び径の数値部分を入力します。
- ’外径’・・・・ねじ、穴ぐりの場合は、’サイズ’と同様に呼び径の数値部分を入力します。
- ・任意の円の場合は、円の直径を入力します。
（3）オペレーションマニュアルの表示
- 対象コマンド
［割溝］DWAR ［円ねじ］DCR ［ざぐり］DHTP
［コの字］DKNJ ［ピッチ円ねじ］DPCD ［ねじ］DTAP
- ［長穴］DLCR ［穴(断面)］DH0L
- コマンドを実行したときに、オペレーションの参考となるマニュアルが表示できます。

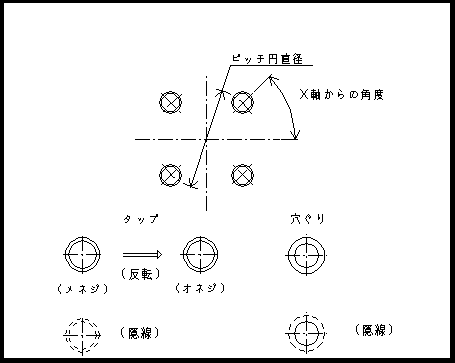

- 例）［ピッチ円ねじ］DPCD

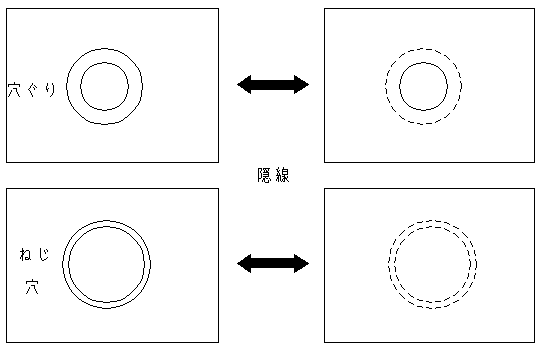

（4）隠線処理
- 対象コマンド
- ［円ねじ］DCR ［ざぐり］DHTP
- ［ピッチ円ねじ］DPCD ［ねじ］DTAP
- ［長穴］DLCR ［穴(断面)］DHOL
- 作成する図形を隠線（破線）で表示することができます。
- 入力時に、実線と隠線のどちらかで表示するかを選択します。
- また、オプションメニューの［隠線］を指示すると、作成した図形が実線ならば破線に、破線ならば実線に変わります。

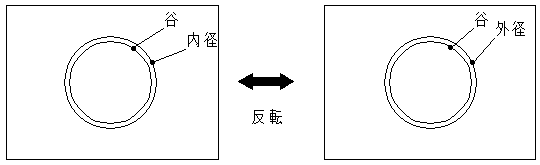

（5）めねじ・おねじの反転処理
- 対象コマンド
- ［円ねじ］DCR ［ピッチ円ねじ］DPCD
- オプションメニューの［反転］を指示すると、めねじとおねじが反転します。
(6)中心線、ねじの属性
それぞれの属性は、システムメニューのミスク(CMMS)コマンドの［寸法線・記号］-［機械図］で設定できます。属性に-1を設定
すると、カレント属性を参照します。
各属性の初期設定を以下に示します。
- ・クラス番号（3）・線種番号（5）・線幅番号（1）・ペン番号（1）
- 谷の径の属性
- ・クラス番号（3）・線種番号（0）・線幅番号（1）・ペン番号（1）
- 破断線（円弧）の属性
- ・クラス番号（3）・線種番号（0）・線幅番号（1）・ペン番号（1）
- 六角穴付きボルトの頭の属性
- ・クラス番号（209）・線種番号（0）・線幅番号（1）・ペン番号（1）
（7）グループ化について
- 1回の操作で作成した次の形状は、同じグループになるので、まとめて編集できます。
- 作成された形状には、次のグループ名称が付加されます。
- ［コマンド名称］形状（ グループ名称）
- ［円ねじ］DCR
- テーパねじ（TPND_ _01）
- ねじ（TAPD_ _01）
- 穴ぐり（ANGO_ _01）
- 穴（HOLD_ _01）
- ［ピッチ円ねじ］DPCD
- ねじ（TAPD_ _01）
- 穴ぐり（ANGD_ _01）
- 穴（HOLD_ _01）
- ［長穴］DLCR
- 長穴（LCR_ _01）
- ［穴(断面)］DHOL
- 貫通穴、貫通しない穴（HOLS_ _01）
- ［ざぐり］DHTP
- 穴ぐり（ANGS_ _01）
- ［ねじ］DTAP
- ねじ（TAPS_ _01）
- ［テーパねじ］DTPN
- 管用テーパねじ（TPN_ _01）
［ばね］BANE
- ばね（BANE_ _01）
- ・グループ名称の下2ケタはカウントアップされます。
- ・’_ _’はスペース（空白文字）1文字を表します。
