記号

複数のウィンドウが配置されている場合、処理の対象にするウィンドウをウィンドウ(WIND)コマンドでウィンドウモードに設定してから、実行してください。

ウィンドウが1つの場合、自動的にウィンドウモードになるので設定は不要です。

（2）記号の構成

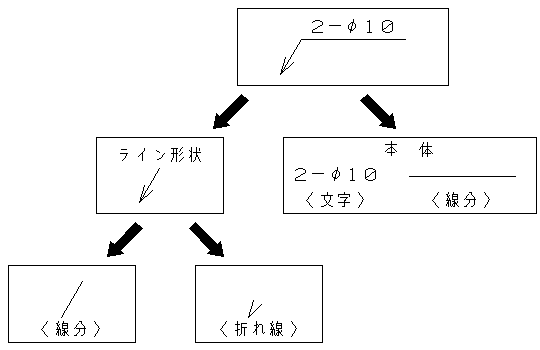

記号は、いくつかのアイテムが集まって構成されています。

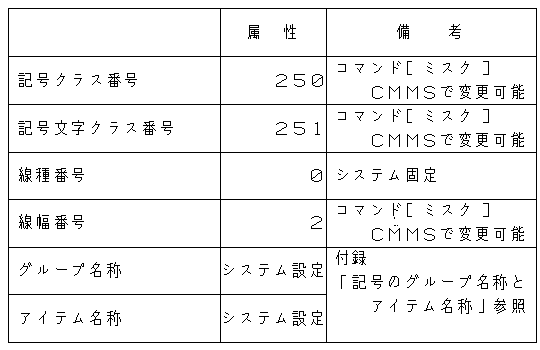

記号は、次のような属性をもちます。

・記号はアイテムごとにいろいろな情報をもっているので、複写などは行わないでください。

複写先の記号には、記号編集コマンドが使用できないことがあります。

・グループ名称は、構成する各アイテムをひとまとめにして付加されています。

したがって、グループを利用すると、記号ごとに削除できます。

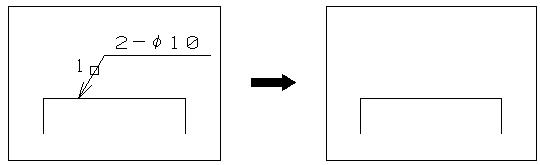

例）削除(DEL)コマンドで、オプションメニューの［グループ］を使用して、記号を削除します。

:DEL

削除（アイテム）ID＃［グループ］＜1＞C／C

（3）記号作成の基本

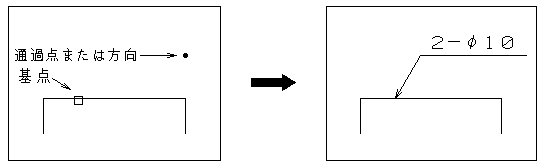

記号の作成で、入力するデータは大きく分けて2つあります。

・基点（記号を作成する位置）

・引出し線などの通過点または方向（文字が表示される位置または方向）
