寸法線

複数のウィンドウが配置されている場合、処理の対象にするウィンドウを ウィンドウ(WIND)コマンドでウィンドウモードに設定してから、実行してください。

ウィンドウが1つの場合、自動的にウィンドウモードになるので設定は不要です。

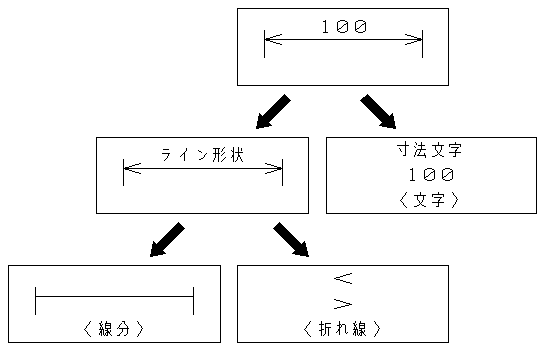

寸法線は、いくつかのアイテムが集まって構成されています。

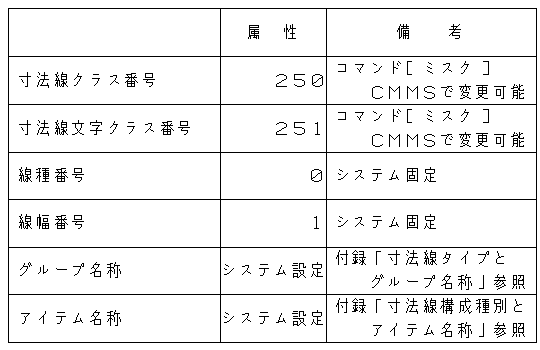

寸法線は、次のような属性をもちます。

寸法線はアイテムごとにいろいろな情報をもっているので、複写などは行わないでください。

複写先の寸法線には、寸法線編集コマンドが使用できないことがあります。

グループ名称は、寸法線の形状ごとに、構成する各アイテムをひとまとめにして付加されています。したがって、グループを利用すると、寸法線ごとに削除できます。

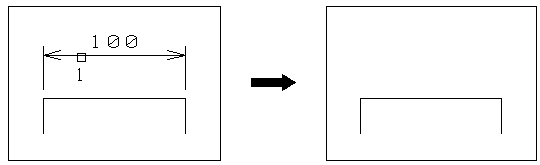

例）削除(DEL)コマンドで、オプションメニューの［グループ］を使用して、寸法線を削除します。

:削除(DEL)

削除（アイテム）ID #［グループ］＜1＞ C／C

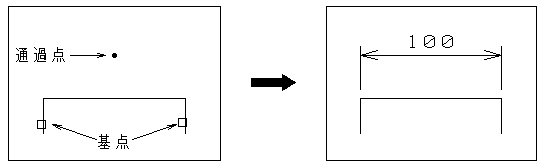

寸法線の作成で、入力するデータは大きく分けて2つあります。

・基点（寸法線の基点）

・寸法線の通過点（数値が表示される位置）
