6. プリンタへの出力

接続されているプリンタに図面を出力することができます。
これらのプログラムの主な機能は、ベクター変換処理プログラム「ｆｄｒｔｄｖ」の出力であるドロー・ベクターファイルを入力として、プリンタ出力の命令コードに変換して出力することで次の機能を持っています。

• ドローベクターファイルの連続処理・・・・・・・１回のプログラムの実行で、複数のドロー・ベクターファイルを処理できます。
• 出力するプリンタの指定・・・・・・・出力するプリンタをプログラム実行時に指定できます。
• ドロー・ベクターファイルのハンドリング指定・・・・・・・実行終了時の取扱い（消去または保存）を指定できます。

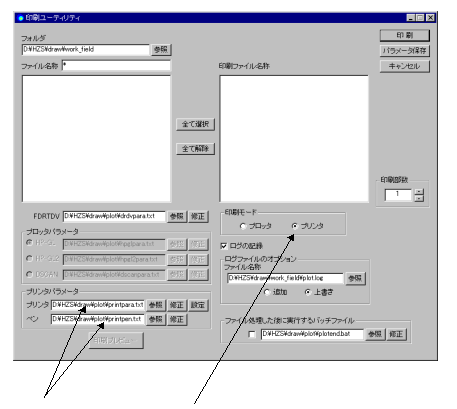

印刷モードに「プリンタ」を選択することでプリンタからの出力になります。
ここで指定したファイルにパラメータを設定します。
参照ボタンをクリックするとダイアログが表示されるので、ここで既存のパラメータファイルを指定できます。
修正ボタンをクリックするとダイアログが表示されるので、ここでパラメータを修正することができます。
参照するパラメータファイルを変更した場合、パラメータ保存をクリックすると、変更したファイルを初期値にすることができます。
(インストール時　プリンタ：インストールフォルダ:\hzs\draw\plot\printpara.txt)
(インストール時　ペン：インストールフォルダ:\hzs\draw\plot\printpen.txt)

6. 1 制御パラメータ

6. 1. 1 パラメータの種類

プリンタ出力ではプリンタのプロパティーで設定できる以外の制御パラメータを与えることができます。
制御パラメータの種類を表６−１に示します。
オプションの項目がダイアログで設定できるパラメータです。

6. 1. 2 パラメータの修正

パラメータの修正はテキストエディタなどで行わず、ダイアログにて修正を行ってください。

6. 2 出力サイズについて

基本的にプリンタへはDRファイルで作成時の用紙サイズの形状で出力されます。
しかし、プリンタ側での用紙サイズがDRファイルでの用紙サイズよりも小さい場合、プリンタの用紙サイズに収まるようにスケールをかけて出力されます。

6. 3 文字の出力について

文字はHZSパターンファイルで出力されます。
Windowsでのフォント出力は行えません。

6. 4 ペン設定について

プリンタ出力におけるペン設定は、プリンタパラメータのペンパラメータファイルで行います。
エディタにて、ペン番号と太さの値(mm)を「,」(カンマ）で区切り記述します。
ファイルには1カラム目から記述します。1カラム目が「#」(シャープ)の場合、コメント行とみなして読み飛ばします。
ペン設定をされていない場合、幅は0.3mm（初期値）で出力されます。

ペン番号1を0.1、ペン番号2を0.2に設定する場合は以下のようにペンパラメータファイルに記載します。

1,0.1
2,0.2
