このプログラムはドロー・サブファイルをペンのベクターデータに変換し、ドロー・ベクターファイルに出力するもので次の機能を持っています。また、これらの機能は、プログラムの実行時に制御パラメータにより指定します。
- 分割出力‥‥‥‥‥１つの図面を最大４分割して出力します。
- 作図条件定義‥‥‥線種番号、線幅番号、ペン番号と物理ペン番号との対応付けなど作図条件を定義します。
- 条件別ドロー・ベクターファイル出力 ‥‥‥１つのドロー・サブファイルに対し、異なる作図条件を与え、条件ごとのドロー・ベクターファイルを出力します。
- 連続処理‥‥‥‥‥１回の実行で複数のドロー・サブファイルを連続して出力します。
 |

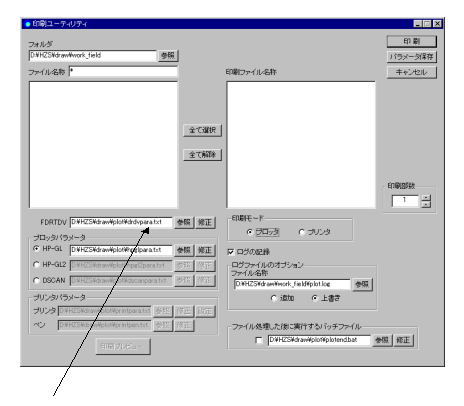

ここで指定したファイルにパラメータを設定します。
参照ボタンをクリックするとダイアログが表示されるので、ここで既存のパラメータファイルを指定できます。
修正ボタンをクリックするとダイアログが表示されるので、ここでパラメータを修正することができます。
参照するパラメータファイルを変更した場合、パラメータ保存をクリックすると、変更したファイルを初期値にすることができます。
（インストール時：インストールフォルダ:\hzs\draw\plot\drdvpara.txt）
パラメータには、プログラムの実行時に必ず指定しなければならない必須パラメータと、必要なときのみ指定するオプションパラメータがあります。
|
|||||||||||||||||||||||||||||||||||||||||||||
パラメータは、次の入力並びに関する一般規則に従って入力されています。
パラメータの修正は通常ダイアログで設定するために必要ありませんが、テキストエディタなどでパラメータの内容を修正する場合は以下の内容に注意して修正してください。
- パラメータは、大文字で入力します。
- ＳＴＲＴパラメータで始まり、必要に応じてオプションパラメータを指定し、ＥＮＤパラメータで終ります。
- ＳＴＲＴパラメータは、１回以上何回でも指定可能です。
- ＥＮＤパラメータの指定は１回のみです。
- その他のパラメータは何回でも指定可能です。
- 指定したパラメータの値は、同じパラメータを指定するまで有効となります。または同じパラメータの指定がなければ、ＥＮＤパラメータまで有効となります。
- 同じパラメータを指定すると、値が更新されます。
パラメータはＩ．Ｄ．と呼ぶパラメータ識別記号部とデータ部からなり、データ部の形式は、各パラメータごとにそのフィールド位置およびデータの型が定められています。以下のパラメータの説明において、データの型の表現は、ＦＯＲＴＲＡＮ言語における変数の型および長さの表現を用います。
| ＤＲＷｎ | 分割出力の指定 |
| ＰＬＯＴ | 条件別ドロー・ベクターファイル作成の指定 |
| ＰＬＡＤ | 既存のドロー・ベクターファイルへの追加書込み指定 |
| ＰＥＮＳ | 物理ペン番号とクラス番号などとの対応付け |
| ＣＦＮＴ | 文字形状の指定 |
| ＬＦＮＴ | 線種の指定 |
| ＬＰＣＨ | 線幅の指定 |
| ＰＮＴ | 点アイテムの作図方法の指定 |
| ＣＯＭ | 注釈の指定 |
| ＰＡＲＭ | 引用図の展開レベル、中塗り方法の指定 |
| ＤＩＲＥ | ドロー・サブファイルの存在するフォルダの指定 |
| （１）ＳＴＲＴパラメータ（必須） |
ＦＤＲＴＤＶ
|
機 能
入力のドロー・サブファイルを指定します。
入力形式
ＵＩＤ（Ａ４）
上記の通りSTRTに続いて"%1%2"と入力してください。
ドロー・サブファイルのＵＩＤ（ユーザ識別子）とファイルの名称として展開されます。
| （２）ＥＮＤパラメータ（必須） |
ＦＤＲＴＤＶ
|
機 能
入力パラメータの終了を示します。このパラメータにはデータ部はありません。
入力例
ＥＮＤ
入力パラメータの終了を示します。
注意事項
入力パラメータの最後に１回だけ入力してください。
| （３）ＤＲＷｎパラメータ（オプション） |
ＦＤＲＴＤＶ
|
機能
作図機の最大用紙幅を越える図面を作図するとき、図面を分割して作図できます。このパラメータでは最高４分割まで行えます。

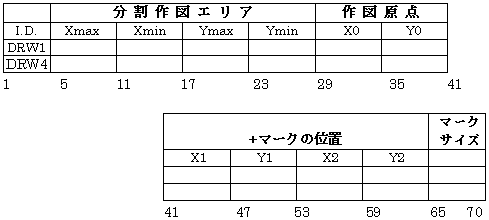

ＤＲＷ１〜ＤＲＷ４
分割単位を識別します。
分割作図エリア（Ｆ６．０）
分割エリアは、ドロー・サブファイルの作図原点からの相対座標で指定します。円と円弧は、その中心がエリア内にあれば作図されます。他のものは、それらの端点がエリア内にあれば作図されます。線分は、エリアでクリップされて作図されます。
作図原点（Ｆ６．０）
分割エリアごとに作図原点を与えます。作図原点は、ドロー・ベクターファイルの作図原点からの相対座標で指定します。
＋マークの位置（Ｆ６．０）
＋マークは分割図面を継ぐときの位置決めマークで、＋マーク位置はドロー・サブファイルの作図原点からの相対座標で指定します。このマーク位置と連続する分割図面の作図原点の座標は一致させなければなりません。
マークサイズ（Ｆ６．０）
＋マークの長さをｍｍ単位で指定します。
| （４）ＰＬＯＴパラメータ（オプション） |
ＦＤＲＴＤＶ
|
機 能
いくつかの作図条件の異なるドロー・ベクターファイルを作成することができます。作図条件は、このパラメータより前に指定されているパラメータが有効になります。同じパラメータがいくつか指定されている場合、最後に現れたパラメータが有効になります。
ＵＩＤ（Ａ４）
出力ドロー・ベクターファイルのＵＩＤを指定します。
ファイル名称（Ａ１〜Ａ２３）
出力ドロー・ベクターファイルのファイル名称を指定します。
注意事項
- ＵＩＤ，ファイル名称を指定しなかった場合は、ＳＴＲＴで指定したＵＩＤ，ファイル名称が指定されたものとします。
- すでに存在するファイル名称を指定した場合は、ファイルの内容は上書きされます。
| （５）ＰＬＡＤパラメータ（オプション） |
ＦＤＲＴＤＶ
|
機 能
すでに存在するドロー・ベクターファイルに、ベクターデータを追加書き込みすることができます。作図条件は、このパラメータより前に指定されているパラメータが有効になります。同じパラメータがいくつか指定されている場合、最後に現れたパラメータが有効になります。
ＵＩＤ（Ａ４）
出力ドロー・ベクターファイルのＵＩＤを指定します。
ファイル名称（Ａ１〜Ａ２３）
出力ドロー・ベクターファイルのファイル名称を指定します。
注意事項
- ＵＩＤ，ファイル名称が指定されなかった場合は、ＳＴＲＴで指定したＵＩＤ，ファイル名称が指定されたものとします。
- 存在しないファイル名称を指定した場合は、ファイル名称は新規作成されます。
| （６）ＰＥＮＳパラメータ（オプション |
ＦＤＲＴＤＶ
|
機 能

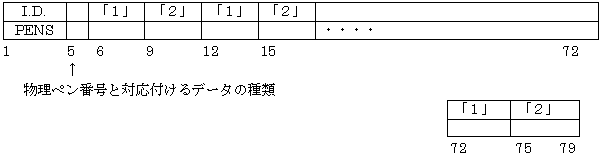

物理ペン番号と、クラス番号、線幅番号、ペン番号との対応付けを行います（最大１２）。
物理ペン番号と対応付けるデータの種類（Ｉ１）
１：クラス番号
２：線幅番号
３：ペン番号
対応データ番号「１」・（Ｉ３）
Space-E/Drawで指定したクラス番号、線幅番号、ペン番号を指定します（１〜２５５）。
物理ペン番号「２」・（Ｉ３）
対応データ番号に対応付ける物理ペン番号（作図機のペン番号）を指定します。
注意事項
- このパラメータで定義されていないクラス番号、線幅番号、ペン番号は、物理ペン番号１に対応付けられます。

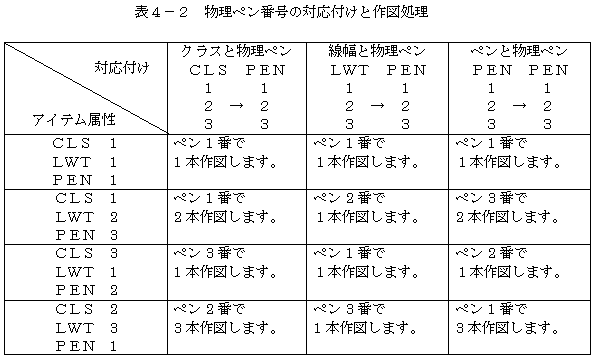

- このパラメータの使用時の対応例として表４−２を参照してください。
 |
| （７）ＣＦＮＴパラメータ（オプション） |
ＦＤＲＴＤＶ
|
機 能
文字アイテムを作図するときの文字の形状（キャラクタフォント）を定義します。
Ｃ（Ｉ１）キャラクタフォント
作図するときの文字の形状を次のいずれかの番号で指定します。
１： １バイト系文字................... 作図機固有文字 漢字系................................. パターンファイル ２： １バイト系文字 ................. パターンファイル 漢字系 ............................... パターンファイル ３： １バイト系文字 ................. 作図機固有文字 漢字系（英字・記号） ...... 作図機固有文字 漢字系（その他） ............. パターンファイル ４： １バイト系文字 ................. パターンファイル 漢字系（英字・記号） ...... 作図機固有文字 漢字系（その他） ............. パターンファイル 注意事項
このパラメータを省略した場合、標準値として３を使用します。
| （８）ＬＦＮＴパラメータ（オプション） |
ＦＤＲＴＤＶ
|
機 能

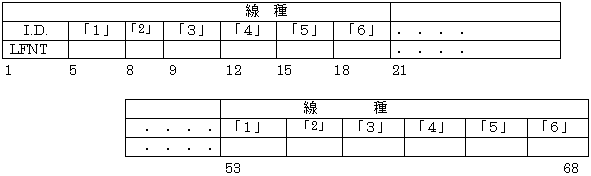

線種番号に対応する線の形状を定義します。
線種
「１」線種番号（Ｉ３）
Space-E/Drawで定義した線種番号（１〜２５５）を指定します。

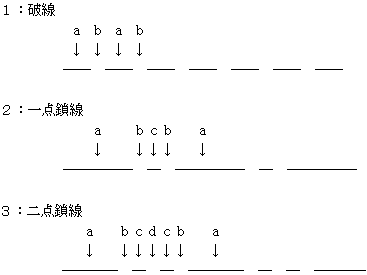

「２」線の形状（Ｉ１）
線種番号に対応する線の形状を、次のいずれかの番号で指定します。
「３」実線長（Ｉ３）
線の形状の実線部の寸法ａをｍｍ単位で指定します。
「４」スペース長（Ｉ３）
線の形状のスペース部の寸法ｂをｍｍ単位で指定します。
「５」短実線長（Ｉ３）
一点鎖線または二点鎖線において短実線部の寸法ｃをｍｍ単位で指定します。
「６」短実線間のスペース長（Ｉ３）
二点鎖線において短実線間のスペース部の寸法ｄをｍｍ単位で指定します。
注意事項
このパラメータを省略した時、表４−３の値が標準値となります。
|
表４−３ 線種定義の標準値
|
| （９）ＬＰＣＨパラメータ（オプション） |
ＦＤＲＴＤＶ
|
機 能
線幅を持つアイテムを作図するとき、その間隔（Ｐ）を定義します（単位ｍｍ）。
間隔（Ｆ３．１）
実際に作図されたとき得られる線幅は、ペンの太さと線幅番号と、間隔（Ｐ）により定められます。
注意事項
このパラメータを省略した場合、標準値として０．３ｍｍを使用します。
| （１０）ＰＮＴパラメータ |
ＦＤＲＴＤＶ
|
機 能
点アイテム（＋マーク）の作図方法を指定します。
作図要求（Ｉ１）
１：点アイテムを作図する。
２：点アイテムを作図しない。
作図サイズ（Ｆ３．１またはＩ３）
点アイテムを作図する場合、十字で作図しますが、この時の十字のサイズを定義します （ｍｍ）。
注意事項
このパラメータを省略した場合、１０ｍｍで作図します。
| （１１）ＣＯＭパラメータ（オプション） |
ＦＤＲＴＤＶ
|
機 能
注釈を定義します。注釈の内容は作図処理には影響しません。
注釈（Ａ１〜Ａ７６）
| （１２）ＰＡＲＭパラメータ（オプション） |
ＦＤＲＴＤＶ
|
機 能

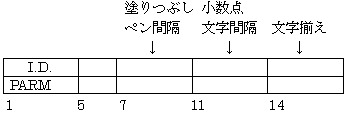

引用図の展開レベル、塗りつぶしペン間隔、小数点文字間隔を指定します。
塗りつぶし間隔（Ｆ４．２）
円や閉図形に対して中塗りタイプ７（塗りつぶし）が指定されているとき、作図時のペン間隔をｍｍ単位で指定します。０．１ｍｍ以下の値が指定されたときは、標準値が指定されたものとみなされます（標準値：０．５ｍｍ）。
小数点文字間隔（Ｉ３）
小数点の文字幅を、小数点以外の文字の文字幅との比率で指定します（標準値：３０％）。
小数点文字間隔＝ｂ／ａ×１００（％）

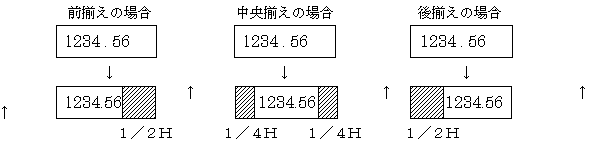

文字揃え（Ｉ１）
小数点「 ． 」を含む文字列を作図するときは、小数点文字間隔に従い、小数点の前後を詰めて、どの位置で文字列を揃えるかを定義します（標準値：１）。
文字揃え
０： 前揃え
１： 中央揃え
２： 後揃え
小数点文字間隔が５０％のとき、文字幅をＨとすると文字列長は１／２Ｈ縮められます。
 |
| （１３）ＤＩＲＥパラメータ（オプション） |
ＦＤＲＴＤＶ
|
機 能
処理の対象となるドロー・サブファイルの存在するフォルダを指定します。
注意事項
- フォルダ名称の指定がなければ、カレントフォルダを対象フォルダとします。
- ドロー・ベクターファイルは、ドロー・サブファイルと同じフォルダに作成されます。
［例１］ 標準図を作図するとき
ＳＴＲＴ
ＥＮＤ
［例２］ 標準図で作図条件のみ変更するとき
ＳＴＲＴ ＰＥＮ ＬＦＮＴ ＣＦＮＴ ＥＮＤ ［例３］ 分割作図するとき
ＳＴＲＴ ＰＥＮＳ ＬＦＮＴ ＣＦＮＴ ＤＲＷ１ ＤＲＷ２ ＥＮＤ ［例４］ 作図条件別ドロー・ベクターファイルを作成するとき

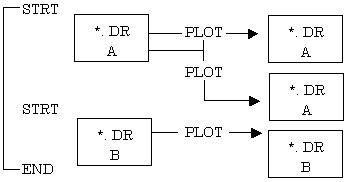

ＳＴＲＴ ＰＥＮ ＬＦＮＴ ＣＦＮＴ ＰＬＯＴ ＰＥＮＳ ＬＦＮＴ ＣＦＮＴ ＰＬＯＴ ＥＮＤ ［例５］ １回の実行で、複数のドロー・サブファイルを作図する場合

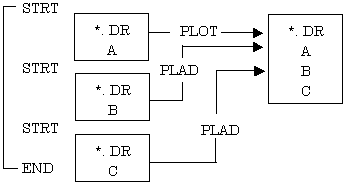

［例６］ １個のドロー・ベクターファイルに、複数のドロー・サブファイルのベクターデータを書込む場合
*** INPUT CARD-DATA *** 作図条件指定パラメータを入力してください。ＳＴＲＴ，ＥＮＤパラメータは必ず入力しなければなりません。 パラメータを入力します。 #### _._.DR FILE OPEN ERROR #### ＳＴＲＴパラメータで指定したドロー・サブファイルがありません（ＵＩＤまたはファイル名称に誤りがあります）。 プロブラム処理をＳＴＯＰして、再度実行します。 #### START CONTROL CARD MISSING #### ＳＴＲＴパラメータが入力されていません。または、入力したＩ．Ｄ．部に誤りがあります。 プロブラム処理をＳＴＯＰして再度実行します。 #### CONTROL CARD '○○○○' IS ILLEGAL #### 作図条件指定パラメータのＩ．Ｄ．部に誤りがあります（○○○○は入力パラメータのＩ．Ｄ．部）。 誤りを修正して再入力します。 #### DRAW-WORK FILE CAT.ERROR #### ワークファイルがカタログできません。 「ＣＯＮｎ．ＣＡＬＣＭＰＷＫ．Ｄ５」ファイルを削除後、再度実行します。 JOB NAME=×××××××× FILE NAME=××××-×××× DATA&TIME=MM-DD/hh:mm:ss ドロー・サブファイルから、ドロー・ベクターファイルが作成されました（正常終了）。 なし １〜６以外のメッセージ （異常終了） ドロー・サブファイルを再度作成します。
