１．概　　要

1.1　概　説

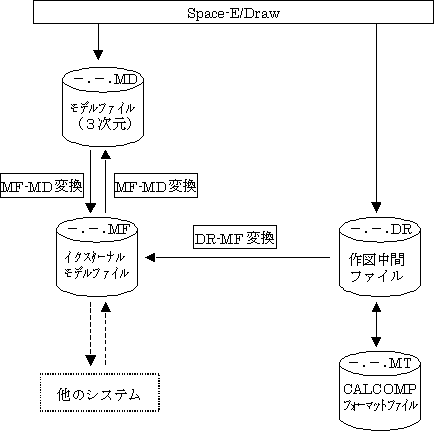

リンクプログラムとは、Space-E/Drawで作成したデータファイルを他のシステムで使用するためや、他のシステムで作成されたデータファイルをSpace-E/Drawで使用するための、データ変換のプログラム群です。

Space-E/Drawで作成したモデルは、モデルファイル（−.−.MD）として非公開ですが、データ変換後のイクスターナル・モデルファイル（−.−.MF）として公開されていますので、他のシステムとのリンクが可能です。

1.2　イクスターナル・モデルファイル・フォーマット

Space-E/Drawと他のシステムの間で、互換性を持つモデルファイルのフォーマットです。ヘッダー部、モデル記述部、アイテム記述部の３部で構成されています。 　　

ヘ　　ッ　　ダ　　ー　　部

モ 　デ　 ル 記　 述　 部

ア イ テ ム 記 述 部

図２　イクスターナル・モデルファイル構成　　　　　

　

1.2.1　ヘッダー部

Space-E/Drawで出力する時は、以下のフォーマットになり、入力する時は、コメントデータとして扱います。

　

また、他のシステムで出力する時は、システム独自のデータやコメントデータとして、以下のフォーマットとなります。

1.2.2　モデル記述部

各々のアイテムデータ以外のモデル固有のデータを記述しています。

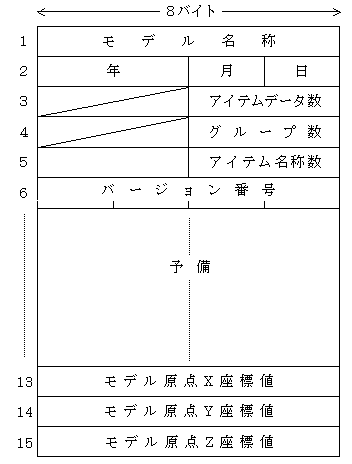

(1)　MODEL STATUS

モデルのSTATUSを表現する８バイトバウンダリーレコードです。

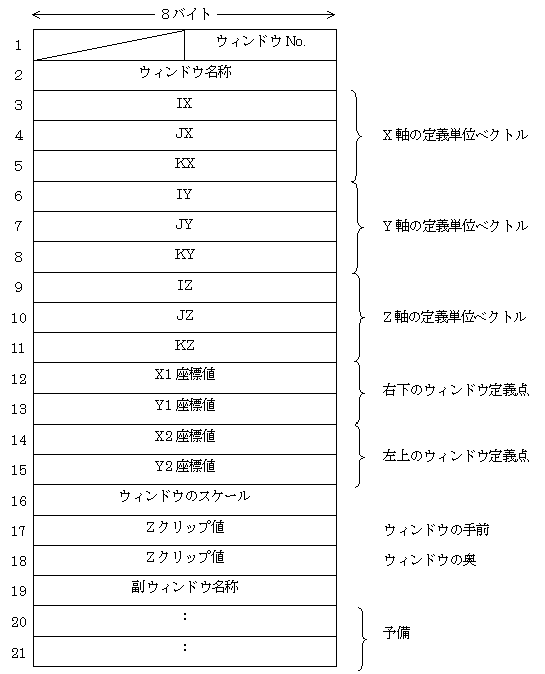

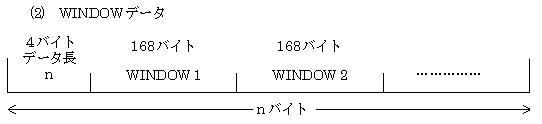

(2)　WINDOWデータ

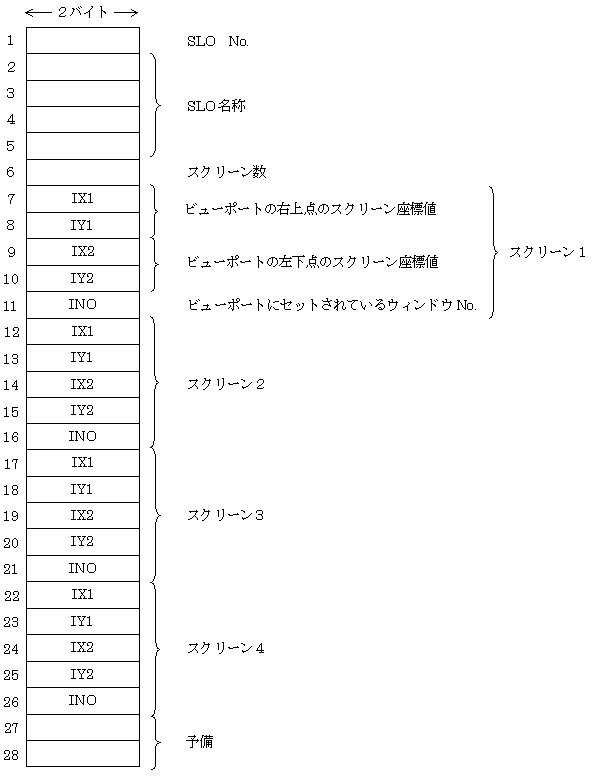

(3)　SLO（SCREEN LAYOUT）データ

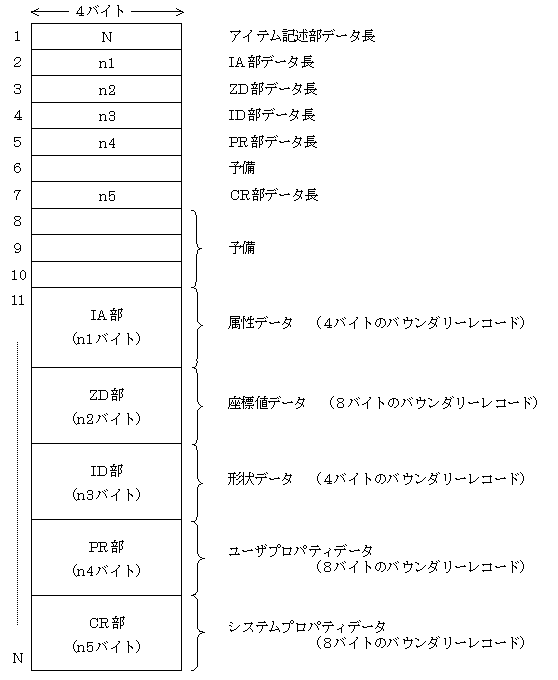

1.2.3　アイテム記述部

アイテム記述部は、IA，ZD，ID，PR，CRの５部分から構成され、そのデータ形式をキャノニカル・フォーマットと呼んでいます。

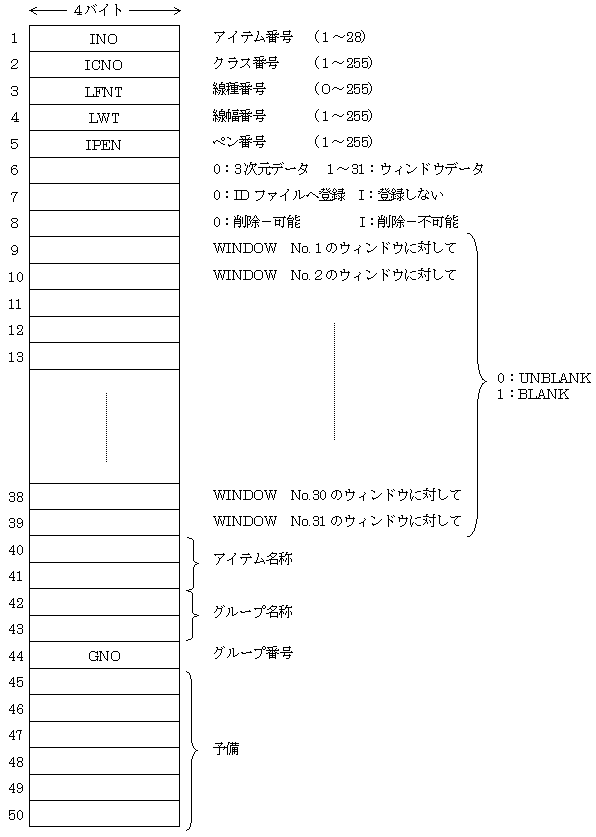

(1)　IA部

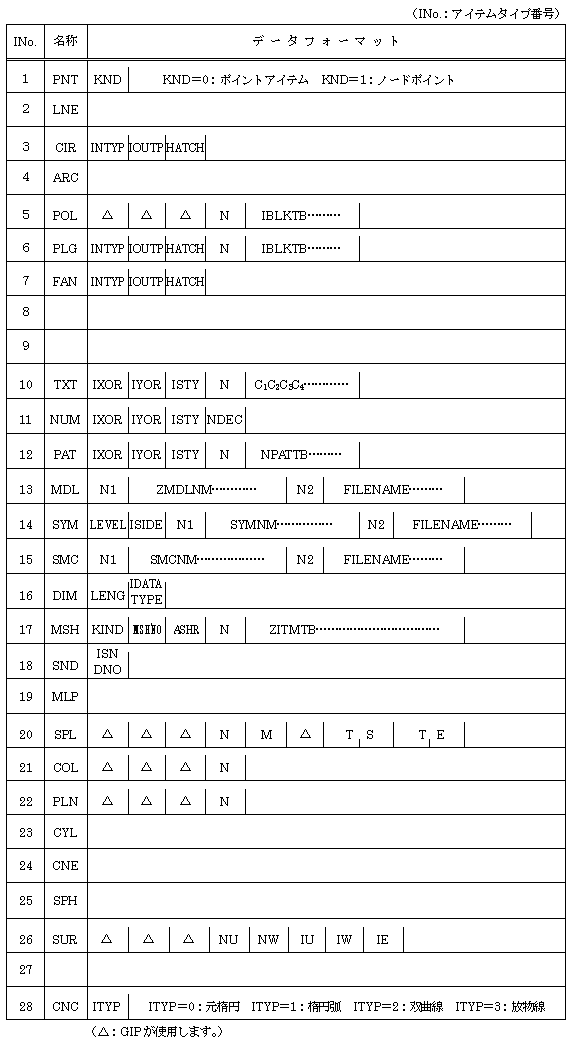

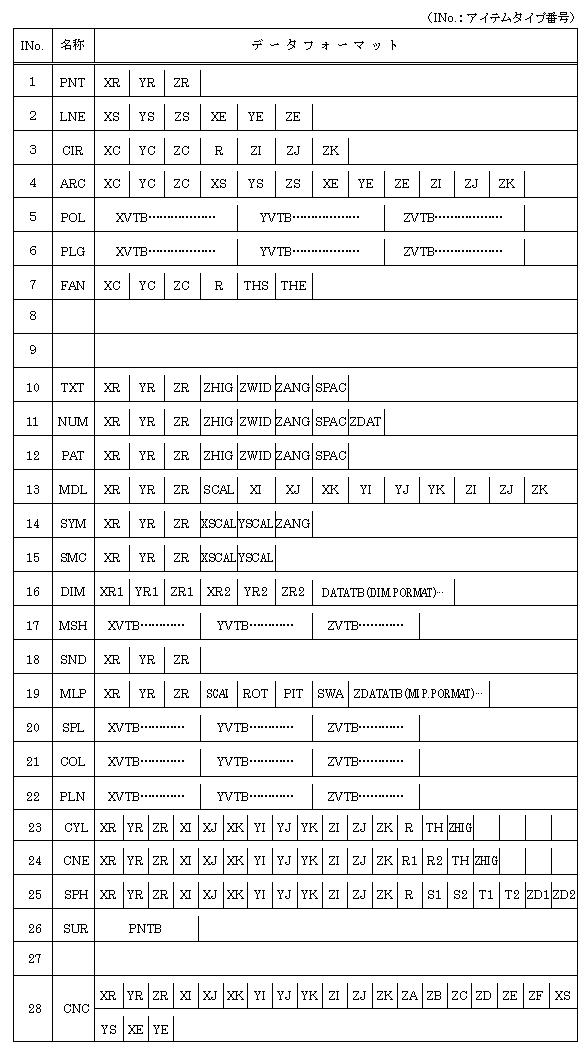

(2)　ZD部

GIPキャノニカルフォーマットの３次元グラフィックデータテーブルZDTBと同じ形式です。

(3)　ID部

GIPキャノニカルフォーマットの形状データテーブルIDTBと同じ形式です。

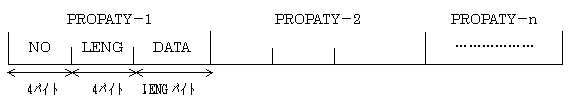

(4)　PR部

NO　 　：フィルターNo.
LENG　：DATAの長さ（バイト）
DATA 　：ユーザプロパティデータ

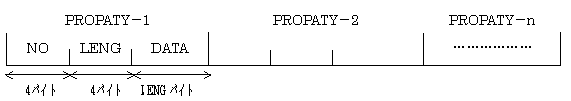

(5)　CR部

NO　 　：フィルターNo.
LENG　：DATAの長さ（バイト）
DATA 　：システムプロパティデータ
