UNIX-NTデータ変換は、Space-E/DrawとGRADE DASH/DRAWで作成したモデルファイル（MD）、シンボルファイル（S2）、イクスターナル・モデルファイル（MF）をUNIX-NT間へ相互変換できるプログラムです。また、GRADE/CUBEのモデルファイル（M3）についても相互変換できるプログラムです。
|
|

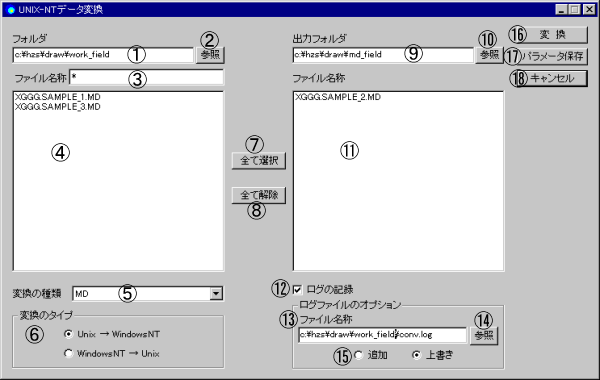

(1) 変換対象となるファイルのあるフォルダを指定します。 (2) 変換対象のフォルダを「フォルダの参照」ダイアログで指定します。 (3) 変換対象となるファイル名称のテンプレート（ワイルドカード）を指定します。 (4) 変換対象なるファイルの一覧が表示されます。ファイル名称をクリックすると、(11)の変換するファイル名称に追加されます。 (5) 変換の種類を指定します。「MD」、「MD(PCM)」、「S2」、「M3」、「MF」の中から選択 します。「MD(PCM)」は、PCMデータを含むファイルを変換する場合に指定します。 (6) 変換のタイプを指定します、「Unix→WindowsNT」、「WindowsNT→Unix」から選択します。 (7) (4)での変換対象の一覧すべてが、(11)の変換するファイル名称に追加されます。 (8) (11)の変換するファイルすべてを解除します。 (9) 変換したファイルを出力するフォルダを指定します。 (10) 出力するフォルダを「フォルダの参照」ダイアログで指定します。 (11) 変換するファイル一覧が表示されます。ファイル名称をクリックすると、変換する ファイル名称から解除します。 (12) UNIX-NTデータ変換のログをファイルに出力するかを指定します。 (13) UNIX-NTデータ変換のログファイル名称 (14) UNIX-NTデータ変換のログファイルを「ファイルを開く」ダイアログで指定します。 (15) ログファイルに対する記述方法を選択します。「追加」、「上書き」から選択します。 (16) 変換処理を実行します。 (17) 現在の各パラメータを保存します。各パラメータは、パラメータファイルに保存され ます。パラメータファイルについては、「5.3 UNIX-NTデータ変換ダイアログ・パラ メータファイル」を参照してください。
5.3.1 パラメータファイルについて
ダイアログの各パラメータは、UNIX-NTデータ変換ダイアログ・パラメータファイルに保存されています。ファイル名称は、「convgui.cnf」で、出荷時は、％DRAW_HOME％￥run_fieldにインストールされています。環境変数「CONV_GUI」でパラメータファイルを指定すれば、UNIX-NTデータ変換の対象となるパラメータファイルを変更することができます。
5.3.2 パラメータファイルの内容について
パラメータファイルに記載されているパラメータ名称と内容は、以下の通りです。
CONVMOD ファイルの種類
1：MD
2：MD(PCM)
3：S2
4：M
35：MFCONVTYP 変換タイプ
1：UNIX→WindowsNT
2：WindowsNT→UNIXINPTDIR 変換対象のフォルダ名称 OUTPDIR 出力フォルダ名称 LOGFLAG ログファイルの記録
1：記録する
2：記録しないLOGFILE ログファイル名称 LOGMODE ログファイルの記録方法
1：追加
2：上書きパラメータファイルの内容は、以下の例のようになっています。
CONVMOD,1
CONVTYP,1
INPTDIR,C：￥HZS￥draw￥work_field
OUTPDIR,C：￥HZS￥draw￥work_field
LOGFLAG,1
LOGFILE,C：￥TEMP￥conv.log
LOGMODE,2
5.4.1 ダイアログにおける制限
UNIX-NTデータ変換おけるダイアログでの制限は以下の表のようになります。
フォルダ名称 最大512バイト 対象となるファイルの件数 最大1万件 ログファイル名称 最大512バイト
