作図機に出力するためのWindowsのセットアップ

ここでは、ネットワーク上に接続された作図機（プロッタ）を使用する場合のセットアップを説明します．
プリンタへ出力する場合は、各メーカーにおけるプリンタの設定を行うだけですので、この章で説明する設定は必要ありません．

注意事項
ネットワークプロトコルには、TCP/IPプロトコルを使用します．使用されるホストにおいて、ネットワークプロトコルにTCP/IPがインストールされていることを必ず確認してください．

◆hostsファイルの修正

作図機のIPアドレスとホスト名称を、\Winnt\system32\drivers\etc\hostsファイルに登録します．

以下に登録方法を説明します．

• administrator でログインします．
• メモ帳により、hosts ファイルを編集します．

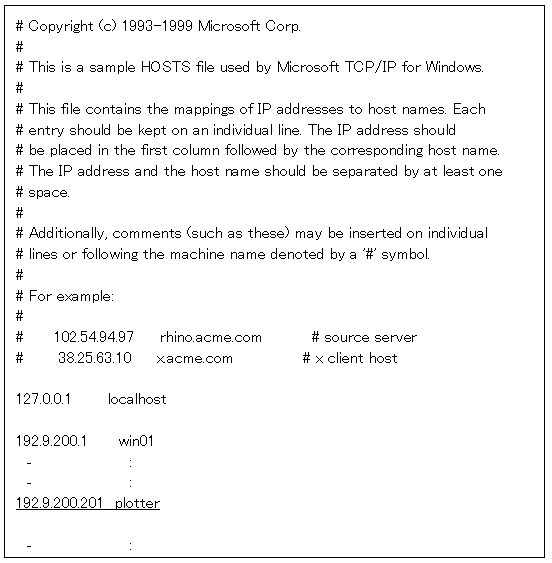

• hosts ファイルが開かれ、次のような内容が表示されます．





  上記の例は、作図機のIPアドレスを192.9.200.201、ホスト名称をplotterで登録します．

◆servicesファイルの修正

作図機のサービス名称とサービス番号を \Winnt\system32\drivers\etc\servicesファイルに登録します．

以下に、登録方法を説明します．

• administrator でログインします．
• メモ帳により、services ファイルを編集します．

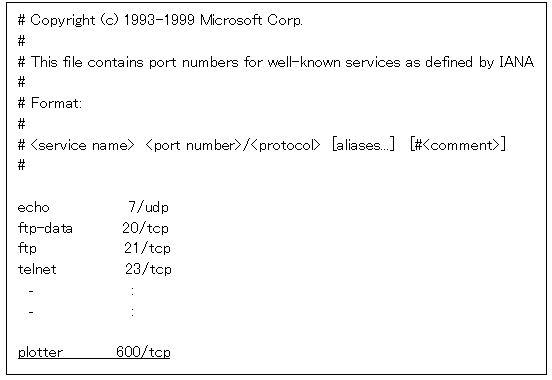

• services ファイルが開かれ、次のような内容が表示されます．

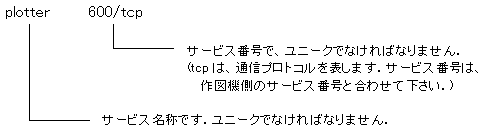

  末行の下に、上記のアンダラインの行を追加してください．



  以上の作業で、ネットワーク上の作図機を使用することができます．
