印刷ユーティリティ

ベクター変換処理プログラム（ｆｄｒｔｄｖ）の機能

このプログラムは、ドロー・サブファイルをペンのベクターデータに変換し、ドロー・ベクターファイルに出力するもので、次の機能を持っています．また、これらの機能は、プログラムの実行時に制御パラメータにより指定します．

ここで指定したファイルにパラメータを設定します．

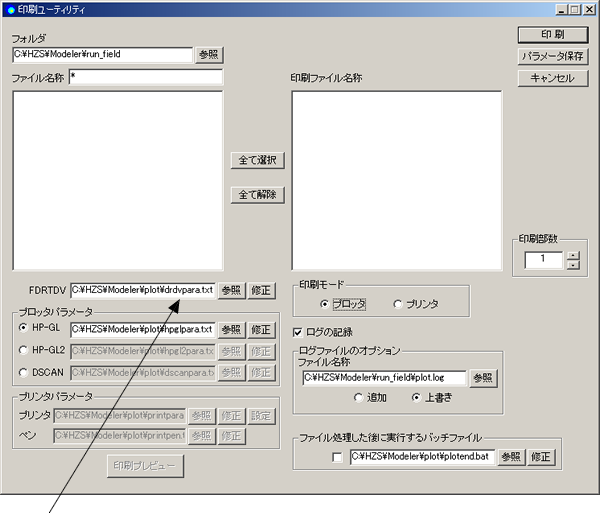

参照ボタンをクリックすると、ダイアログが表示されるので、ここで既存のパラメータファイルを指定できます．
修正ボタンをクリックすると、ダイアログが表示されるので、ここでパラメータを修正することができます．
参照するパラメータファイルを変更した場合、パラメータ保存をクリックすると、変更したファイルを初期値にすることができます．
（インストール時：インストールフォルダ:\hzs\modeler\plot\drdvpara.txt）

　

◆制御パラメータ

●パラメータの種類

パラメータには、プログラムの実行時に必ず指定しなければならない必須パラメータと、必要なときのみ指定するオプションパラメータがあります．

No. パラメータ パラメータの機能
1
 STRT 入力ドロー・サブファイル名称の指定
必須
2
 END パラメータの終了を示す
3
 DRWn 分割出力の指定
オプション
4
 PLOT 条件別ドロー・ベクターファイル作成の指定
5
 PLAD 既存のドロー・ベクターファイルへの追加書込み指定
6
 PENS 物理ペン番号とクラス番号などとの対応付け
7
 CFNT 文字形状の指定
8
 LFNT 線種の指定
9
 LPCH 線幅の指定
10
 PNT 点アイテムの作図方法の指定
11
 COM 注釈の指定
12
 PARM 引用図の展開レベル、中塗り方法の指定
13
 DIRE ドロー・サブファイルの存在するフォルダの指定

　

●パラメータの入力並び

パラメータは、次の入力並びに関する一般規則に従って入力されています．

パラメータの修正は、通常、ダイアログで設定するために必要ありませんが、テキストエディタなどでパラメータの内容を修正する場合は、以下の内容に注意して修正してください．

　

●パラメータの形式

パラメータはI.D.と呼ぶパラメータ識別記号部とデータ部からなり、データ部の形式は、各パラメータごとにそのフィールド位置およびデータの型が定められています．
以下のパラメータの説明において、データの型の表現は、FORTRAN言語における変数の型および長さの表現を用います．

　

●パラメータの詳細

＜＜ ベクター変換処理プログラムのパラメータ ＞＞

　

　

（１）ＳＴＲＴパラメータ（必須） ＦＤＲＴＤＶ
機能
入力のドロー・サブファイルを指定します．
入力形式
ＵＩＤ（Ａ４）
ドロー・サブファイルのＵＩＤ（ユーザ識別子）を指定します．
　
ファイル名称（Ａ１〜Ａ２３）
ドロー・サブファイルのファイル名称を指定します．

注意事項

ＤＲＡＷコマンドでドロー・サブファイルを作成した時、実際の名称は「ＵＩＤ．ファイル名称．ＤＲ」の形式で名付けられていますが、このパラメータでファイルを指定する時は、ＵＩＤとファイル名称のみを与え、プログラム内で元の名称に復元します．

入力例
ＳＴＲＴＳＰＡＣＴＥＳＴ
　
ＵＩＤがＳＰＡＣ、ファイル名称がＴＥＳＴのドロー・サブファイルを指定します．
（２）ＥＮＤパラメータ（必須）
ＦＤＲＴＤＶ

機 能

入力パラメータの終了を示します．このパラメータにはデータ部はありません．

入力形式

　

入力例

ＥＮＤ

入力パラメータの終了を示します．

　

注意事項

入力パラメータの最後に１回だけ入力してください．

　

（３）ＤＲＷｎパラメータ（オプション）
ＦＤＲＴＤＶ

機能

作図機の最大用紙幅を越える図面を作図するとき、図面を分割して作図できます．このパラメータでは最高４分割まで行えます．

　

入力形式

　

ＤＲＷ１〜ＤＲＷ４

分割単位を識別します．

　

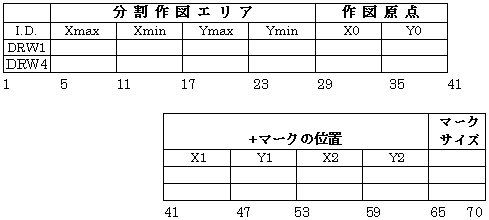

分割作図エリア（Ｆ６．０）

分割エリアは、ドロー・サブファイルの作図原点からの相対座標で指定します．円と円弧は、その中心がエリア内にあれば作図されます．他のものは、それらの端点がエリア内にあれば作図されます．線分は、エリアでクリップされて作図されます．

　

作図原点（Ｆ６．０）

分割エリアごとに作図原点を与えます．作図原点は、ドロー・ベクターファイルの作図原点からの相対座標で指定します．

　

＋マークの位置（Ｆ６．０）

＋マークは分割図面を継ぐときの位置決めマークで、＋マーク位置はドロー・サブファイルの作図原点からの相対座標で指定します．このマーク位置と連続する分割図面の作図原点の座標は一致させなければなりません．

　

マークサイズ（Ｆ６．０）

＋マークの長さをｍｍ単位で指定します．

　

（４）ＰＬＯＴパラメータ（オプション）
ＦＤＲＴＤＶ

機 能

いくつかの作図条件の異なるドロー・ベクターファイルを作成することができます．作図条件は、このパラメータより前に指定されているパラメータが有効になります．同じパラメータがいくつか指定されている場合、最後に現れたパラメータが有効になります．

　

入力形式

ＵＩＤ（Ａ４）

出力ドロー・ベクターファイルのＵＩＤを指定します．

　

ファイル名称（Ａ１〜Ａ２３）

出力ドロー・ベクターファイルのファイル名称を指定します．

　

注意事項

　

（５）ＰＬＡＤパラメータ（オプション）
ＦＤＲＴＤＶ

機 能

すでに存在するドロー・ベクターファイルに、ベクターデータを追加書き込みすることができます．作図条件は、このパラメータより前に指定されているパラメータが有効になります．同じパラメータがいくつか指定されている場合、最後に現れたパラメータが有効になります．

　

入力形式

ＵＩＤ（Ａ４）

出力ドロー・ベクターファイルのＵＩＤを指定します．

　

ファイル名称（Ａ１〜Ａ２３）

出力ドロー・ベクターファイルのファイル名称を指定します．

　

注意事項

　

（６）ＰＥＮＳパラメータ（オプション
ＦＤＲＴＤＶ

機 能

物理ペン番号と、クラス（色）番号、線幅番号、ペン番号との対応付けを行います（最大９）．

　

入力形式

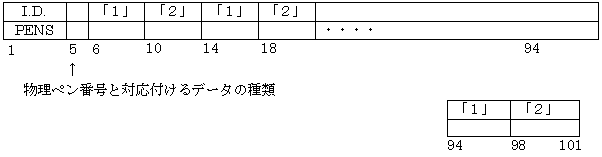

物理ペン番号と対応付けるデータの種類（Ｉ１）

１：クラス（色）番号
２：線幅番号
３：ペン番号

　

対応データ番号「１」・（Ｉ４）

Space-E/Modelerで指定したクラス（色）番号、線幅番号、ペン番号を指定します（１〜２５５）．

クラス番号は１〜９９９番までを指定します．

色番号は−１〜−２５５番までの負の値で指定します．

PENS1では、クラスと色番号の設定を合わせて行うことができます．

　

物理ペン番号「２」・（Ｉ４）

対応データ番号に対応付ける物理ペン番号（作図機のペン番号）を指定します．

　

注意事項

　

（７）ＣＦＮＴパラメータ（オプション）
ＦＤＲＴＤＶ

機 能

文字アイテムを作図するときの文字の形状（キャラクタフォント）を定義します．

　

入力形式

Ｃ（Ｉ１）キャラクタフォント

作図するときの文字の形状を次のいずれかの番号で指定します．

１： １バイト系文字................... 作図機固有文字
　 漢字系................................. パターンファイル
２： １バイト系文字 ................. パターンファイル
　 漢字系 ............................... パターンファイル
３： １バイト系文字 ................. 作図機固有文字
　 漢字系（英字・記号） ...... 作図機固有文字
　 漢字系（その他） ............. パターンファイル
４： １バイト系文字 ................. パターンファイル
　 漢字系（英字・記号） ...... 作図機固有文字
　 漢字系（その他） ............. パターンファイル

注意事項

このパラメータを省略した場合、標準値として３を使用します．

　

（８）ＬＦＮＴパラメータ（オプション）
ＦＤＲＴＤＶ

機 能

線種番号に対応する線の形状を定義します．

　

入力形式

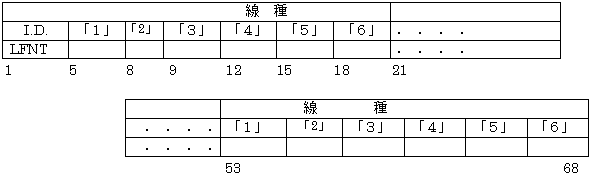

線種

「１」線種番号（Ｉ３）

Space-E/Modelerで定義した線種番号（１〜２５５）を指定します．

「２」線の形状（Ｉ１）

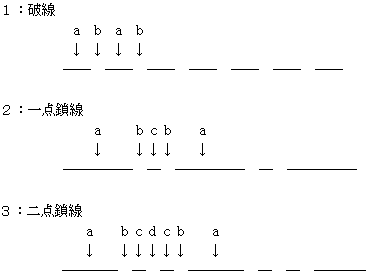

線種番号に対応する線の形状を、次のいずれかの番号で指定します．

　

「３」実線長（Ｆ３．０）

線の形状の実線部の寸法ａをｍｍ単位で指定します．

　

「４」スペース長（Ｆ３．０）

線の形状のスペース部の寸法ｂをｍｍ単位で指定します．

　

「５」短実線長（Ｆ３．０）

一点鎖線または二点鎖線において短実線部の寸法ｃをｍｍ単位で指定します．

　

「６」短実線間のスペース長（Ｆ３．０）

二点鎖線において短実線間のスペース部の寸法ｄをｍｍ単位で指定します．

　

注意事項

このパラメータを省略した時、表４−３の値が標準値となります．

表４−３ 線種定義の標準値

　
線種番号
線の形状
実線長
スペース長
短実線長
短実線間のスペース長
破 線
1
1
1
1
　
　
2
1
4
1
　
　
3
1
10
1
　
　
一点鎖線
4
2
20
1
1
　
5
2
40
1
1
　
二点鎖線
6
3
20
1
1
1
7
3
40
1
1
1

　

（９）ＬＰＣＨパラメータ（オプション）
ＦＤＲＴＤＶ

機 能

線幅を持つアイテムを作図するとき、その間隔（Ｐ）を定義します（単位ｍｍ）．

　

入力形式

　

間隔（Ｆ３．０）

実際に作図されたとき得られる線幅は、ペンの太さと線幅番号と、間隔（Ｐ）により定められます．

　

注意事項

このパラメータを省略した場合、標準値として０．３ｍｍを使用します．

　

（１０）ＰＮＴパラメータ
ＦＤＲＴＤＶ

機 能

点アイテム（＋マーク）の作図方法を指定します．

　

入力形式

　

作図要求（Ｉ１）

１：点アイテムを作図する．
２：点アイテムを作図しない．

　

作図サイズ（Ｆ３．０）

点アイテムを作図する場合、十字で作図しますが、この時の十字のサイズを定義します （ｍｍ）．

　

注意事項

このパラメータを省略した場合、１０ｍｍで作図します．

　

（１１）ＣＯＭパラメータ（オプション）
ＦＤＲＴＤＶ

機 能

注釈を定義します．注釈の内容は作図処理には影響しません．

　

入力形式

注釈（Ａ１〜Ａ７６）

　

（１２）ＰＡＲＭパラメータ（オプション）
ＦＤＲＴＤＶ

機 能

引用図の展開レベル、塗りつぶしペン間隔、小数点文字間隔を指定します．

　

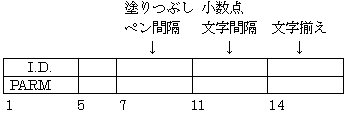

入力形式

　

塗りつぶし間隔（Ｆ４．２）

円や閉図形に対して中塗りタイプ７（塗りつぶし）が指定されているとき、作図時のペン間隔をｍｍ単位で指定します．０．１ｍｍ以下の値が指定されたときは、標準値が指定されたものとみなされます（標準値：０．５ｍｍ）．

　

小数点文字間隔（Ｉ３）

小数点の文字幅を、小数点以外の文字の文字幅との比率で指定します（標準値：３０％）．

小数点文字間隔＝ｂ／ａ×１００（％）

　

文字揃え（Ｉ１）

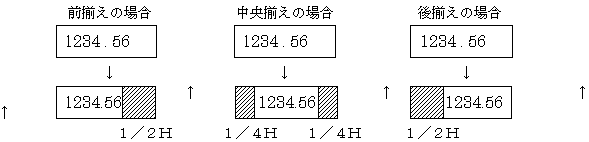

小数点「 ． 」を含む文字列を作図するときは、小数点文字間隔に従い、小数点の前後を詰めて、どの位置で文字列を揃えるかを定義します（標準値：１）．

文字揃え

０： 前揃え
１： 中央揃え
２： 後揃え

　

小数点文字間隔が５０％のとき、文字幅をＨとすると文字列長は１／２Ｈ縮められます．

　

（１３）ＤＩＲＥパラメータ（オプション）
ＦＤＲＴＤＶ

機 能

処理の対象となるドロー・サブファイルの存在するフォルダを指定します．

　

入力形式

注意事項

　

●使用例

［例１］ 標準図を作図するとき

ＳＴＲＴ
ＥＮＤ

　

［例２］ 標準図で作図条件のみ変更するとき

ＳＴＲＴ
ＰＥＮ
ＬＦＮＴ
ＣＦＮＴ
ＥＮＤ

［例３］ 分割作図するとき

ＳＴＲＴ 　
ＰＥＮＳ
ＬＦＮＴ
ＣＦＮＴ
ＤＲＷ１
ＤＲＷ２
ＥＮＤ 　

［例４］ 作図条件別ドロー・ベクターファイルを作成するとき

ＳＴＲＴ 　
ＰＥＮ
ＬＦＮＴ
ＣＦＮＴ
ＰＬＯＴ
ＰＥＮＳ
ＬＦＮＴ
ＣＦＮＴ
ＰＬＯＴ
ＥＮＤ 　

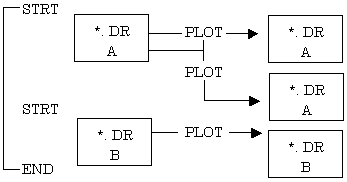

［例５］ １回の実行で、複数のドロー・サブファイルを作図する場合

　

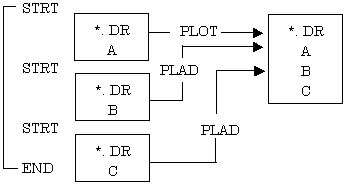

［例６］ １個のドロー・ベクターファイルに、複数のドロー・サブファイルのベクターデータを書込む場合

　

　

◆出力メッセージ

No. 出力メッセージ メッセージの意味 対処
1
 *** INPUT CARD-DATA *** 作図条件指定パラメータを入力してください．ＳＴＲＴ，ＥＮＤパラメータは必ず入力しなければなりません． パラメータを入力します．
2
 #### _._.DR FILE OPEN ERROR
#### 		ＳＴＲＴパラメータで指定したドロー・サブファイルがありません（ＵＩＤまたはファイル名称に誤りがあります）． プロブラム処理をＳＴＯＰして、再度実行します．
3
 #### START CONTROL CARD
MISSING #### 		ＳＴＲＴパラメータが入力されていません．または、入力したＩ．Ｄ．部に誤りがあります． プロブラム処理をＳＴＯＰして再度実行します．
4
 #### CONTROL CARD '○○○○'
IS ILLEGAL #### 		作図条件指定パラメータのＩ．Ｄ．部に誤りがあります（○○○○は入力パラメータのＩ．Ｄ．部）． 誤りを修正して再入力します．
5
 #### DRAW-WORK FILE
CAT.ERROR #### 		ワークファイルがカタログできません． 「ＣＯＮｎ．ＣＡＬＣＭＰＷＫ．Ｄ５」ファイルを削除後、再度実行します．
6
 JOB NAME=××××××××
FILE NAME=××××-××××
DATA&TIME=MM-DD/hh:mm:ss 		ドロー・サブファイルから、ドロー・ベクターファイルが作成されました（正常終了）． なし
7
 １〜６以外のメッセージ （異常終了） ドロー・サブファイルを再度作成します．
