印刷ユーティリティ

作図出力処理プログラム（ｐｌｏｔ＿xxxx）の機能

作図出力処理プログラムは、表１−１に示したように作図機の機能と、接続形態に応じて、３種類用意されています．これらのプログラムの主な機能は、ベクター変換処理プログラム「ｆｄｒｔｄｖ」の出力であるドロー・ベクターファイルを入力として、作図機固有の命令コードに変換して出力することで共通して次の機能を持っています．また、詳細機能は、各プログラムにより異なっています．

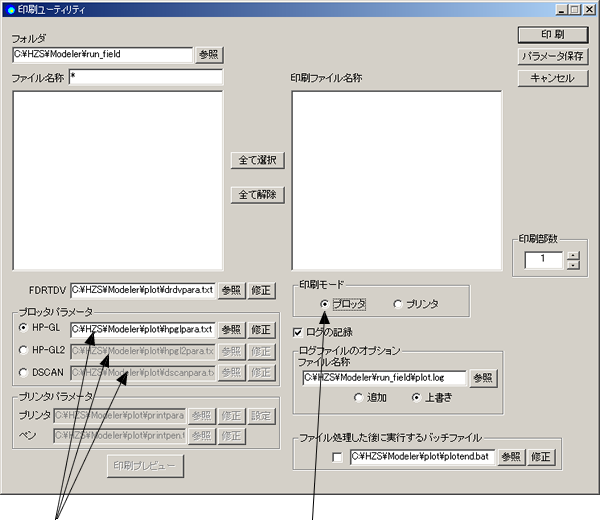

印刷モードに「プロッタ」を選択することで作図機からの出力になります．
作図機言語を「HP-GL」、「HP-GL2」、「DSCAN」から選択します．
ここで指定したファイルにパラメータを設定します．
参照ボタンをクリックすると、ダイアログが表示されるので、ここで既存のパラメータファイルを指定できます．
修正ボタンをクリックすると、ダイアログが表示されるので、ここでパラメータを修正することができます．
参照するパラメータファイルを変更した場合、パラメータ保存をクリックすると、変更したファイルを初期値にすることができます．
(インストール時HP-GL：インストールフォルダ:\hzs\modeler\plot\hpglpara.txt)
(インストール時HP-GL2：インストールフォルダ:\hzs\modeler\plot\hpgl2para.txt)
(インストール時DSCAN：インストールフォルダ:\hzs\modeler\plot\dscanpara.txt)

　

　

◆制御パラメータ

●パラメータの種類

各々のプログラムには機能を制御する制御パラメータを与えることができます．このパラメータは、使用するプログラムの適用する作図機により異なります．制御パラメータの種類と対応機種一覧表を表５−１、表５−２に示します．

　

表5-1 制御パラメータの機能
No. パラメータ名 制御パラメータの種類 初期値
1
 PLOT ドロー・ベクターファイルの指定
必
須
 ----------
2
 END パラメータの終了を示す ----------
3
 OUTD 作図データの出力方法 ----------
4
 COM ユーザコメントの指定
オ
プ
シ
ョ
ン
 ----------
5
 COPY 作図出力枚数の指定 1枚
6
 CUT 自動カット機能使用の指定 OFF
7
 DELE DVファイルのハンドリングの指定 OFF
8
 DIRE DVファイルのあるフォルダの指定 カレント
9
 FACT 出力画面のスケール設定 100
10
 FEED 紙送り制御の指定 OFF
11
 FORM 出力レコード形式の指定 HPまたは
HP-GL2
12
 INIT 作図機をイニシャライズする方法の指定 IN
13
 KANJ 作図機漢字ROM使用の指定 OFF
14
 LAYO 自動レイアウトの指定 OFF
15
 MODE 作図機のモデル名称の指定 7580B
16
 OFST オフセット量の指定 0
17
 OUTP 作図機を接続するホスト名称 plotter
18
 OUTS 作図機を接続するサービス名称 plotter
19
 PENC ペン番号と色の対応を指定 黒
20
 PENW
(PENS) 		ペン番号とペン幅の対応を指定 作図機に依存
21
 PTEN 原点位置の指定 0
22
 ROT 用紙の90°回転の指定 OFF
23
 SIZE 作図領域の大きさの指定 A0
24
 UNIT 出力データの単位系の指定 ミリ単位系
25
 WIDE 作図領域の指定 OFF
26
 X/YMAX 作図原点からの相対座標で、右上（X/YMAX)の指定 XMAX1250mm,
YMAX1250mm

　

表5-2 制御パラメータ対応機種一覧表
No. パラメータ名 HPGL HPGL2 DSCAN
1 PLOT ○ ○ ○
2 END ○ ○ ○
3 OUTD ○ ○ ○
4 COM ○ ○ ○
5 COPY × ○ ○
6 CUT × ○ ×
7 DELE ○ ○ ○
8 DIRE ○ ○ ○
9 FACT × × ○
10 FEED ○ ○ ×
11 FORM ○ ○ ×
12 INIT ○ × ×
13 KANJ ○ ○ ○
14 LAYO × ○ ○
15 MODE ○ × ×
16 OFST ○ × ×
17 OUTP ○ ○ ○
18 OUTS ○ ○ ○
19 PENC × ○ ×
20 PENW
(PENS) 		× ○ ×
21 PTEN ○ × ×
22 ROT ○ × ×
23 SIZE × × ○
24 UNIT ○ ○ ×
25 WIDE ○ × ×
26 X/YMAX × × ○

　

●パラメータの入力並び

制御パラメータは、次の入力並びに関する規則に従って入力されています．

パラメータの修正は、通常、ダイアログで設定するために必要ありませんが、テキストエディタなどでパラメータの内容を修正する場合は、以下の内容に注意して修正してください．

例）
ＯＵＴＤ５
ＯＵＴＰｐｌｏｔｔｅｒ
ＯＵＴＳｐｌｏｔｔｅｒ
ＫＡＮＪＯＮ
ＬＡＹＯＯＮ
ＰＬＯＴＳＰＡＣＦＩＬＥ１
ＥＮＤ

　

●パラメータの形式

パラメータは、Ｉ．Ｄ．と呼ぶパラメータ識別記号部とデータ部とからなり、データ部の形式は、各パラメータごとにそのフィールド位置およびデ−タの型が定められています．以下のパラメータの説明において、データの型の表現は、ＦＯＲＴＲＡＮ言語における変数の型および長さの表現を用います．

　

●パラメータの詳細

<< 作図出力処理プログラムのパラメータ >>

　

　

（１）ＰＬＯＴパラメータ（必須）
ＰＬＯＴ
機能
作図するドロー・ベクターファイルを指定します．
対応機種
入力形式
ＵＩＤ（Ａ４）
ドロー・ベクターファイルのＵＩＤ（ユーザ識別子）を指定します．
ファイル名称（Ａ１〜Ａ２３）
ドロー・ベクターファイルの名称を１〜２３文字で指定します．
入力例
ＰＬＯＴＳＰＡＣＴＥＳＴ
　
ＵＩＤがＳＰＡＣ、ファイル名称がＴＥＳＴのドロー・ベクターファイルの作図出力を指定します．
注意事項
ベクター変換処理プログラム「fdrtdv」の出力時、ドロー・ベクターファイルの実際の名称は 「UID.ファイル名称.DV」の形式ですが、このパラメータでは、UIDと、ファイル名称のみを与えます． プログラム内で元の名称に復元します．

　

（２）ＥＮＤパラメータ（必須）
ＰＬＯＴ
機能
入力パラメータの終了を示します．このパラメータにはデータ部はありません．
対応機種
入力形式
入力例
ＰＬＯＴＳＰＡＣＴＥＳＴ１
ＥＮＤ
　
入力パラメータの終了を示します ．
注意事項
入力パラメータの最後に１回だけ入力してください．

　

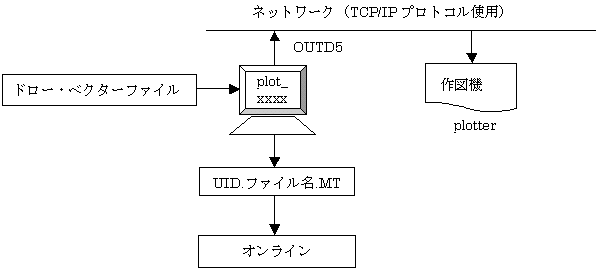

（３）ＯＵＴＤパラメータ（必須）
ＰＬＯＴ
機能
作図データの出力方法を指定します．
対応機種
入力形式
Ｆ（Ｉ１）
０：ＤＩＳＫ（ＵＩＤ．ファイル名．ＭＴで出力）
５：ＴＣＰ／ＩＰ
入力例
ＯＵＴＤ５
　
ＴＣＰ／ＩＰで、作図機に作図データを出力します．
注意事項
ＯＵＴＤパラメータの指定は、必ずＯＵＴＰ，ＰＬＯＴパラメータより前に行ってください．

　

（４）ＣＯＭパラメータ（オプション）
ＰＬＯＴ
機能
コメントを定義します．Ｉ．Ｄ．以降の文字がコメントとして端末コンソールに出力されます．
対応機種
入力形式
コメント（Ａ１〜Ａ７６）
出力開始時、端末コンソールに出力するコメントを指定します．
コメントの内容は作図には影響しません．
入力例
ＣＯＭ ＰＬＯＴＴＥＲ ＳＴＡＲＴ
ＰＬＯＴＳＰＡＣＦＩＬＥ１
　
ＳＰＡＣ．ＦＩＬＥ１．ＤＶファイルの作図出力前に、コンソールへ「ＰＬＯＴＴＥＲ Ｓ ＴＡＲＴ」を出力します ．
注意事項
コメントは５文字目より入力します．

　

（５）ＣＯＰＹパラメータ（オプション）
ＰＬＯＴ
機能
作図出力枚数の指定を行います．
対応機種
入力形式
Ｃ（Ｉ２）
コピーする枚数（１〜２０）を指定します
省略時は１になります
入力例
ＣＯＰＹ３
ＰＬＯＴＳＰＡＣＦＩＬＥ１
　
ドロー・ベクターファイルＳＰＡＣ．ＦＩＬＥ１．ＤＶを作図機に３枚出力します ．

　

（６）ＣUTパラメータ（オプション）
ＰＬＯＴ
機能
自動カット機能を使用するかどうかを指定します．
対応機種
入力形式
ＦＬＧ（Ａ３）
ＯＮ：自動カット機能を使用する．
ＯＦＦ：自動カット機能を使用しない．
入力例
ＣＵＴ ＯＮ
　
自動カット機能を使用します．

　

（７）ＤＥＬＥパラメータ（オプション）
ＰＬＯＴ
機能
作図終了後、ドロー・ベクターファイルを削除するか保存するかを指定します．
対応機種
入力形式
ＦＬＧ（Ａ３）
ＯＮ：ドロー・ベクターファイルを削除する．
ＯＦＦ：ドロー・ベクターファイルを保存する．
　
省略時は、ＯＦＦになります．
入力例
ＤＥＬＥＯＮ
ＰＬＯＴＳＰＡＣＡ１
ＰＬＯＴＳＰＡＣＡ３
　
ドロー・ベクターファイル、ＳＰＡＣ．Ａ１．ＤＶ，ＳＰＡＣ．Ａ３．ＤＶを作図後、ドロー・ベクターファイルを削除します ．
注意事項
印刷ユーティリティパネルから印刷する場合は、作図後、ドロー・ベクターファイルを削除します．

　

（８）ＤＩＲＥパラメータ（オプション）
ＰＬＯＴ
機能
作図するドロー・ベクターファイルの存在するフォルダを指定します．
対応機種
入力形式
フォルダ名称（Ａ１〜Ａ７６）
フォルダ名称の入力がなければ、カレントフォルダを意味します．
入力例
ＤＩＲＥC:￥ｈｚｓ￥××××￥ｒｕｎ＿ｆｉｅｌｄ
ＰＬＯＴＳＰＡＣＦＩＬＥ１
　
ドロー・ベクターファイルＳＰＡＣ．ＦＩＬＥ１．ＤＶを￥ｈｚｓ￥××××￥ｒｕｎ＿ｆｉｅｌｄのフォルダより取出します ．
注意事項
ＰＬＯＴパラメータより前に入力してください．

　

（９）ＦＡＣＴパラメータ（オプション）
ＰＬＯＴ
機能
プロッタにおいて、出力画面のスケールを指定します．
対応機種
入力形式
Ｓ（１５）
スケールを最大５桁の整数で指定します．
値は割合で入れます．
省略時は１００になります．
入力例
ＦＡＣＴ２００
図面を２倍にして出力します

　

（１０）ＦＥＥＤパラメータ（オプション）
ＰＬＯＴ
機能
作図後、紙送りをするかどうかを指定します．
対応機種
入力形式
ＦＬＧ（Ａ３）
ＯＮ：紙送りをする．
ＯＦＦ：紙送りをしない．
　
省略時はＯＦＦになります．
入力例
ＦＥＥＤＯＮ
　
ドロー・ベクターファイル作図後に紙送りをします ．
注意事項
このパラメータは、紙送り機能がついている作図機でのみ有効です．

　

（１１）ＦＯＲＭパラメータ（オプション）
ＰＬＯＴ
機能
注釈を定義します．注釈の内容は作図処理には影響しません．
対応機種
入力形式
ＦＯ（Ａ５）
  • ＨＰＧＬの場合
ＨＰ：ＨＰフォーマット
ＹＰ：ＹＫＫフォーマット
ＭＰ：武藤フォーマット
ＲＤ：ＲＯＲＡＮＤフォーマット
ＧＰ：グラフテックフォーマット
ＤＳＣＡＮ：ＤＳＣＡＮフォーマット
ＸＥＲＯＸ：ＸＥＲＯＸフォーマット
　
省略時は、ＨＰフォーマットになります．


  • ＨＰＧＬ２の場合
ＣＡＬ：カルコンプＣ９５Ｘフォーマット
　
省略時は、ＨＰ−ＧＬ／２フォーマットになります．入力例 ＦＯＲＭＭＰ 出力レコード形式を武藤フォーマットに指定します．

　

（１２）ＩＮＩＴパラメータ（オプション）
ＰＬＯＴ
機能
作図機をイニシャライズするときのイニシャライズ方法を指定します．
対応機種
入力形式
Ｔ（Ａ２）
ＩＮ：作図機側の原点もイニシャライズする．
ＤＦ：作図機側の原点はイニシャライズしない．
　
省略時は、ＩＮになります．
入力例
ＩＮＩＴＤＦ
　
作図機をイニシャライズするとき、作図原点はイニシャライズしません．

　

（１３）ＫＡＮＪパラメータ（オプション）
ＰＬＯＴ
機能
作図機の漢字ＲＯＭを使用するかどうかを指定します．
対応機種
入力形式
ＦＬＧ（Ａ３）
ＯＮ：作図機漢字ＲＯＭ使用
ＯＦＦ：ＨＺＳパターンファイル使用
　
省略時はＯＦＦになります．
入力例
ＦＩＯＲＭＨＰ
ＫＡＮＪＯＮ
　
作図機の漢字ＲＯＭを使用します ．
注意事項
漢字ＲＯＭ使用の場合は、ＦＯＲＭパラメータで機種名を指定しておく必要があります．

　

（１４）ＬＡＹＯパラメータ（オプション）
ＰＬＯＴ
機能
自動レイアウト機能を使用するかどうかを指定します．
対応機種
入力形式
ＦＬ（Ａ３）
ＯＮ：使用する
ＯＦＦ：使用しない
　
省略時は、ＯＦＦになります．
入力例
ＬＡＹＯＯＮ
ＰＬＯＴＳＰＡＣＴＳＡ０
ＰＬＯＴＳＰＡＣＴＳＡ１
　
自動レイアウト機能を使って、ドロー・ベクターファイル ＳＰＡＣ．ＴＳＡ０．ＤＶ，ＳＰＡＣ．ＴＳＡ１．ＤＶを出力します．
注意事項
  • この機能は、与えられた作図領域内に複数の図面（複数のドロー・ベクターファイル）を 効率的に配置し、連続描画する機能です．
  • 描画する図画が、Ａ０〜Ａ４サイズにきちんと合っていない場合は、適切な図面サイズに自動的に調整します．より大きい図面から、小さい図面の順序で出力します．横長の図面（作図機のモデルにより異なる）は、自動的に９０°回転して描画します．

　

（１５）ＭＯＤＥパラメータ（オプション）
ＰＬＯＴ
機能
作図機のモデル名称を指定します．
対応機種
入力形式
ＭＤＬ（Ａ５）
作図機のモデル名称を入力します
省略時は、７５８０Ｂにになります
入力例
ＭＯＤＥ７５８０Ａ
作図座標のフォーマットをモデル７５８０Ａに合わせます
注意事項
作図機のモデル名が７５８０Ｂ以外の時に指定します．
以下に、指定モデルを示します．

ＨＰＧＬ
モデル名 ＭＤＬ
7090A 7090
7220A 7220
7225A 7225
7240A,7245A,B 7240
7440A,7470A 7440
7475A 7475
7550A 7550
7570A 7570
7580A,B 7580

　

（１６）ＯＦＳＴパラメータ（オプション）
ＰＬＯＴ
機能
作図データのオフセット量を指定します．
対応機種
入力形式
Ｘ（Ｉ４）
Ｘ方向のオフセット量（mm）
Ｙ（Ｉ４）
Ｙ方向のオフセット量（mm）
　
省略時は０になります．
入力例
ＯＦＳＴ −１０ ２０
　
Ｘ方向へ−１０mm、Ｙ方向へ２０mmオフセットして出力します．

　

（１７）ＯＵＴＰパラメータ（オプション）
ＰＬＯＴ
機能
作図機が接続されているホスト名称を指定します．
対応機種
入力形式
ホスト名称（Ａ１〜Ａ７６）
作図機が接続されているサーバーのホスト名称を１〜７６文字で指定します
省略時は、「plotter」 になります．
入力例
ＯＵＴＰｎｓ３０００
　
ホスト名称をｎｓ３０００に設定します ．
注意事項
使用できるホスト名称は、hostsファイルに登録されている名称です．詳細は「hostsファイル修正」を参照してください．

　

（１８）ＯＵＴＳパラメータ（オプション）
ＰＬＯＴ
機能
作図機が接続されている装置のサービス名称を指定します．
対応機種
入力形式
サービス名称（Ａ１からＡ８）
作図機が、TCP/IPで接続されている装置のサービス名称を指定します．省略時は、「plotter」 になります．
入力例
ＯＵＴＤ５
ＯＵＴＰｎｓ３０００
ＯＵＴＳｎｓｐｏｓｔ３
ＰＬＯＴＳＰＡＣＦＩＬＥ１
　
作図機のサービス名称を 「nsport3」 に指定します．
注意事項
使用できるホスト名称は、servicesファイルに登録されている名称です．詳細は「servicesファイル修正」を参照してください．

　

（１９）ＰＥＮＣパラメータ（オプション）
ＰＬＯＴ
機能
物理ペン番号に対する色の指定を行います．
対応機種
入力形式
Ｃ（Ａ７）
ｎ： 物理ペン番号を指定します（０〜１５）
ｄ： 色をコードで指定します（１〜４０６）
　
省略時は、ペン１〜８にすべて１（黒）がセットされます
入力例
ＰＥＮＣＰ３＝２
　
物理ペン番号３番の色を２の色に指定します ．

　

（２０）ＰＥＮＷパラメータ（オプション）
ＰＬＯＴ
機能
物理ペン番号に対応する線幅を指定します．
対応機種
入力形式
Ｗ（Ａ６）
ｎ： 物理ペン番号を指定します．（０〜１５）
ｄ： 線幅をドット単位で指定します（１以上）
　
１ドットは、０．０６２５ｍｍです．省略時は、作図機に依存します．
入力例
ＰＥＮＷＰ３＝５０
　
物理ペン番号３番の線幅を５０ドットに設定します．

　

（２１）ＰＴＥＮパラメータ（オプション）
ＰＬＯＴ
機能
作図データの原点位置を指定します．
対応機種
入力形式
Ｐ（Ｉ１）
０： 作図領域の左下に作図データの原点を合わせる
１： 作図領域の中心に作図データの中心を合わせる
２： 作図領域の中心に作図データの原点を合わせる
　
省略時は、０になります．
入力例
ＰＴＥＮ１
　
作図領域の中心に作図データの中心を合わせます ．

　

（２２）ＲＯＴパラメータ（オプション）
ＰＬＯＴ
機能
作図用紙の９０°回転を指定します．
対応機種
入力形式
ＦＬＧ（Ａ３）
ＯＮ ： ９０°回転をする
ＯＦＦ： ９０°回転をしない
　
省略時は、ＯＦＦになります．
入力例
ＲＯＴ ＯＮ
　
用紙を９０°回転します．

　

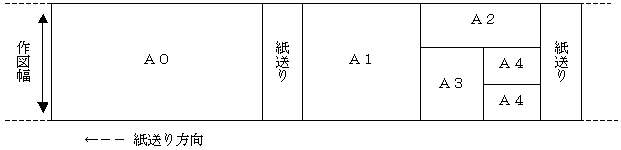

（２３）ＳＩＺＥパラメータ（オプション）
ＰＬＯＴ
機能
ストリップ機能、自動レイアウト機能を使用するとき、それぞれの作図領域をＡサイズで指定します．
対応機種
入力形式
Ｓ（Ａ２）
Ａ０：Ａ０サイズ
Ａ１：Ａ１サイズ
Ａ２：Ａ２サイズ
Ａ３：Ａ３サイズ
Ａ４：Ａ４サイズ
△△：サイズパラメータ解除
　
省略時は、Ａ０サイズになります
入力例
ＬＡＹＯＯＮ　　　　　　　　　レイアウト機能ＯＮ
ＰＬＯＴＸＧＧＧＡ３‥‥‥（１）Ａ３サイズで作図
ＰＬＯＴＸＧＧＧＡ２‥‥‥（２）Ａ２サイズで作図
ＰＬＯＴＸＧＧＧＡ３‥‥‥（３）Ａ３サイズで作図
ＳＩＺＥＡ３　　　　　　　サイズ指定
ＰＬＯＴＸＧＧＧＡ４‥‥‥（４）Ａ３サイズのファイルとして作図
ＳＩＺＥ 　 　　　　　　　サイズ指定解除
ＰＬＯＴＸＧＧＧＡ４‥‥‥（５）Ａ４サイズで作図
ＥＮＤ
　

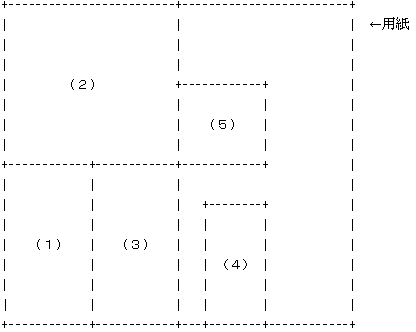

作図結果
注意事項
  • ドロー・サブファイル作成時に指定したサイズで作図します．
  • レイアウト機能ＯＮの場合、サイズ指定されれば以降のファイルをすべて指定サイズとみなして処理します． サイズ指定がない場合、あるいはサイズ指定が解除された場合は、各々のファイルの指定サイズに従います．
  • このパラメータより後に、ＸＭＩＮ，ＹＭＩＮ，ＸＭＡＸ，ＹＭＡＸパラメータが現れると、以後の作図領域は、（ＸＭＩＮ，ＹＭＩＮ）〜（ＸＭＡＸ，ＹＭＡＸ）の範囲となります．
  • サイズがＡ０〜Ａ４以外の場合は、ＸＭＩＮ，ＹＭＩＮ，ＸＭＡＸ，ＹＭＡＸパラメータで作図領域を指示します．

　

（２４）ＵＮＩＴパラメータ（オプション）
ＰＬＯＴ
機能
作図出力する入力作図データの単位系を指定します．
対応機種
入力形式
ＵＮ（４２）
ＭＮ：ミリ単位系
ＩＮ： インチ単位系
　
省略時は、ミリ単位系になります．
入力例
ＵＮＩＴＩＮ
　
作図データをインチ単位系として作図機に出力します ．

　

（２５）ＷＩＤＥパラメータ（オプション）
ＰＬＯＴ
機能
作図機の作図領域を指定します．
対応機種
入力形式
ＦＬＧ（Ａ３）
ＯＮ ：作図領域をハードクリップ領域にする
ＯＦＦ：作図領域をスケーリング領域にする
　
省略時は、ＯＦＦになります．
入力例
ＷＩＤＥＯＮ
　
作図領域を、ハードクリップ領域にします．

　

（２６）ＸＭＡＸ、ＹＭＡＸパラメータ（オプション）
ＰＬＯＴ
機能
ストリップ機能、自動レイアウト機能を使用するとき、それぞれの作図領域（ストリップ機能のときは、単片の領域、自動レイアウト機能のときは、出力領域）を指定します．
対応機種
入力形式
ＰＡＲＭ（Ｆ６．２）
領域の右上座標（ＸＭＡＸ，ＹＭＡＸ）を、作図原点からの相対座標で指定します．
　
省略時は、ＸＭＡＸ１２５０ｍｍ、ＹＭＡＸ１２５０ｍｍになります．
入力例
ＸＭＡＸ１０００
ＹＭＡＸ１０００
　
作図領域の座標をＸ軸１０００ｍｍ、Ｙ軸１０００ｍｍに設定します．
注意事項
　
  1. 使用する作図機によって、次の点に注意してください．
　
  • ＰＡＲＭの値は０．０以上であること．
  • （ＹＭＡＸ−ＹＭＩＮ）値は、使用する作図機の作図幅を越えてはならない．
  • （ＸＭＡＸ−ＸＭＩＮ）値は、Ａ０（Ａ０作図機）、Ａ１（Ａ１作図機）のＸ方向（紙送り方向）の長さを越えてはならない．
　
  1. これらのパラメータより後に、ＳＩＺＥパラメータを指定した場合、以後の作図領域はＳＩＺＥパラメータの範囲となります．

　

◆出力メッセージ

No. 出力メッセージ メッセージの意味 対処
1
 *** CONTROL CARD-DATA *** ファイルコントロールパラメータの入力要求．ＰＬＯＴ，ＥＮＤパラメータは必ず入力しなければなりません． ファイルコントロールパラメータを入力します．
2
 #### CONTROL CARD '○○○○'
ILLEGAL #### 		ファイルコントロールパラメータのＩ．Ｄ．部に誤りがあります． 誤りを修正して再入力します．
3
 ** _._.DV FILE OPEN ERROR *** ＰＬＯＴパラメータで指定したドロー・ベクターファイルがありません．処理を中止します． ＰＬＯＴパラメータをチェックし、再度実行します．
4
 *** FILE READ ERROR *** ドロー・ベクターファイルの入力中にエラーが発生しました．処理を中止します． ドロー・ベクターファイルを再作成します．
