プリンタへの出力

接続されているプリンタに図面を出力することができます．
これらのプログラムの主な機能は、ベクター変換処理プログラム「fdrtdv」の出力であるドロー・ベクターファイルを入力として、プリンタ出力の命令コードに変換して出力することで、次の機能を持っています．

• ドローベクターファイルの連続処理‥‥‥‥‥１回のプログラムの実行で、複数のドロー・ベクターファイルを処理できます．
• 出力するプリンタの指定‥‥‥出力するプリンタをプログラム実行時に指定できます．
• ドロー・ベクターファイルのハンドリング指定 ‥‥‥実行終了時の取扱い（消去または保存）を指定できます．

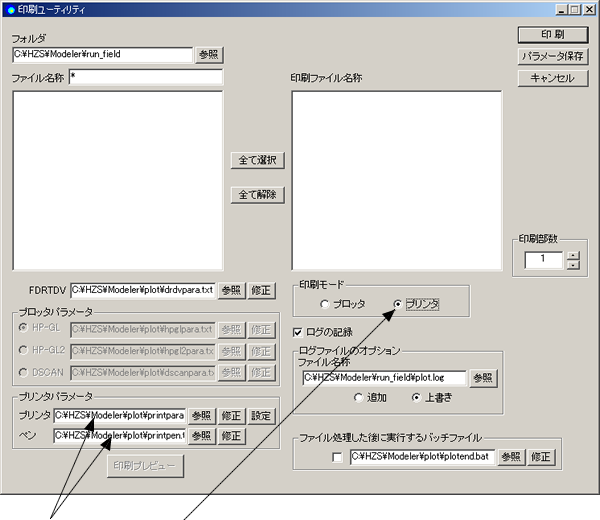

印刷モードに「プリンタ」を選択することでプリンタからの出力になります．
ここで指定したファイルにパラメータを設定します．
参照ボタンをクリックすると、ダイアログが表示されるので、ここで既存のパラメータファイルを指定できます．
修正ボタンをクリックすると、ダイアログが表示されるので、ここでパラメータを修正することができます．
参照するパラメータファイルを変更した場合、パラメータ保存をクリックすると、変更したファイルを初期値にすることができます．
（インストール時 　プリンタ：インストールフォルダ:\hzs\modeler\plot\printpara.txt）
（インストール時 　ペン：インストールフォルダ:\hzs\modeler\plot\printpen.txt）

◆制御パラメータ

●パラメータの種類

プリンタ出力では、プリンタのプロパティで設定できる以外の制御パラメータを与えることができます．
制御パラメータの種類を表6−1に示します．
オプションの項目がダイアログで設定できるパラメータです．

表６−１ 制御パラメータの機能 No. パラメータ名 制御パラメータの種類 初期値 1 PLOT ドロー・ベクターファイルの指定 必須 ---------- 2 END パラメータの終了を示す ---------- 3 DELE DVファイルのハンドリングの指定 オプション OFF 4 OFST オフセット量の指定 0 5 ROT 用紙の90°回転の指定 OFF

●パラメータの修正

パラメータの修正は、テキストエディタなどでは行わず、ダイアログにて行ってください．

◆出力サイズについて

基本的にプリンタへはDRファイルで作成時の用紙サイズの形状で出力されます．
しかし、プリンタ側での用紙サイズがDRファイルでの用紙サイズよりも小さい場合、プリンタの用紙サイズに収まるようにスケールをかけて出力されます．

◆文字の出力について

文字は、HZSパターンファイルで出力されます．
Windowsでのフォント出力は行えません．

◆ペン設定について

プリンタ出力におけるペン設定は、プリンタパラメータのペンパラメータファイルで行います．
エディタにて、ペン番号と太さの値(mm)を「,」(カンマ)で区切り記述します．
ファイルには1カラム目から記述します．１カラム目が「#」（シャープ）の場合、コメント行とみなして読み飛ばします．
ペン設定をされていない場合、幅は0.3mm（初期値）で出力されます．
ペン番号1を0.1、ペン番号2を0.2に設定する場合は、以下のようにペンパラメータファイルに記述します．

１，０．１
２，０．２
