Space-E/Modelerの基本操作

　モデルの呼び出し

• 現在作業中のモデルを「カレントモデル」といいます．
• 〈ファイル/開く〉で既存のモデルの呼び出しを行います．
• 複数のモデルを呼び出して、並列して作業できます．
• 呼び出すモデルの数に制限はありません．ただし、画面に表示できるのは1つだけです．
• 〈ファイル/新規作成〉で新規モデルを作成すると、「untitled#」（#はシステムがナンバリング）のモデル名が設定されます．

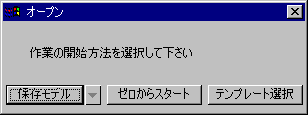

  Space-E/Modelerが起動された直後は、画面中央にパネルが表示されます． モデル名称をリストから指定して呼び出す場合は、【保存モデル】を選択します．新規に作成する場合は、【ゼロからスタート】を選択します．テンプレートを指定して新規に作成する場合は、【テンプレート選択】を選択します．

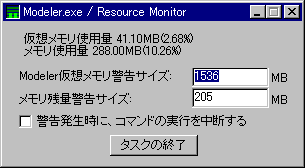

Space-E/Modeler 起動中は、タスクバーにリソースモニターのアイコンが常駐されます．リソースモニターでは、メモリの使用量をチェックしており、メモリ残量が少なくなると警告を表示します．

　

リソースモニターのタスクバーへの常駐は、〈設定／環境設定／リソース〉にて設定することができます．

[タスクの終了]ボタンを指示すると、現在起動されているModelerを強制的に終了させます．
「タスクの終了」機能は、システムのメモリ残量が危険なレベルに達した場合などの緊急用機能です．未保存の作業データは失われるので十分注意してください．

StepUp →　エクスプローラからのファイルの呼び出し

StepUp →　過去に使用したファイルの呼び出し

◆保存モデル

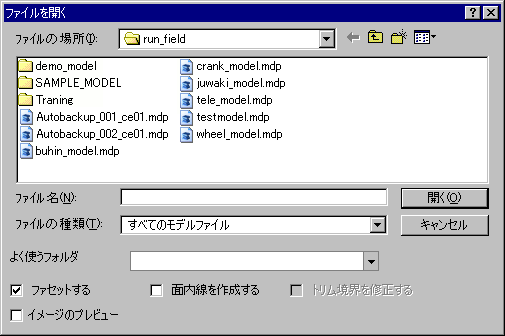

• 「ファイルを開く」ダイアログボックスが表示されるので、フォルダを指定してファイルを検索します．




• ファイルの種類を変更することにより、一覧表示されるファイルを絞り込むことができます．



• 「よく使うフォルダ」で、使用頻度の高いフォルダパスを選択できます．



• 目的とするモデル名称が検索できたら、[開く]でモデルを呼び出します．

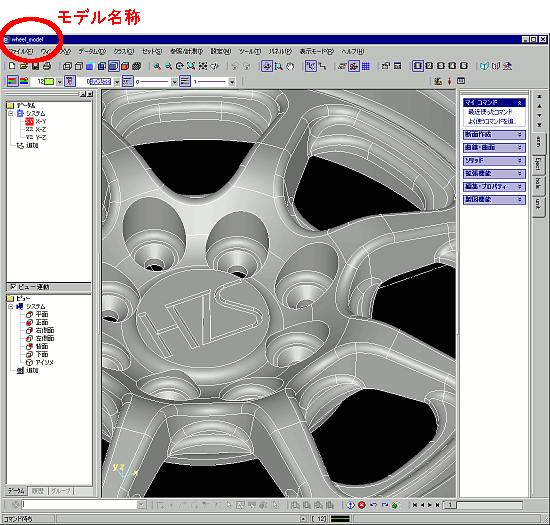

• モデルが呼び出されると、画面の左に「データム表、ビュー管理」、「コマンド履歴」、「グループ」パネルが表示されます．各パネルは、タブで切り替えられます．これらのパネルは補助コマンドメニューの〈パネル〉で表示/非表示を行います．
  また、タイトルバーにモデル名称が表示されます．

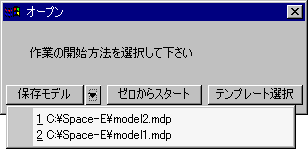

• その他の方法として、矢印を押すと、前回保存したモデルファイルが最新のものから順番に表示されるので、メニューからファイルを選択して呼び出します．

StepUp →　プロテクトモードでの呼び出し

◆ゼロからスタート

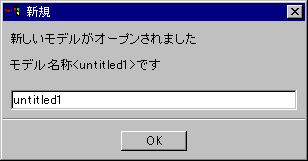

• パネルが表示されます．
• モデル名称を入力し、[OK]を押します．
  モデル名称に何も入力されない場合は、「Untitled#」(#はシステムがナンバリング）のモデル名が設定されます．

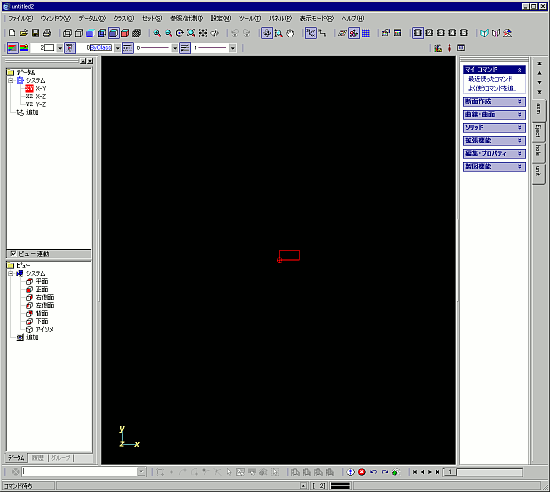

• 新しい作業状態が設定されます．

◆テンプレート選択

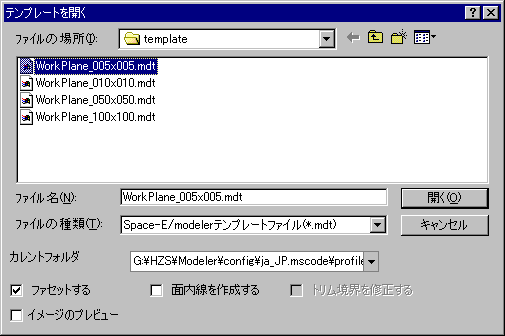

• 「テンプレートを開く」ダイアログボックスが表示されるので、フォルダを指定してテンプレートファイルを検索します．
• テンプレートファイル名称が検索できたら、[開く]を押します．
  ここでは、 5mm間隔でグリッドを定義したテンプレートを呼び出します．

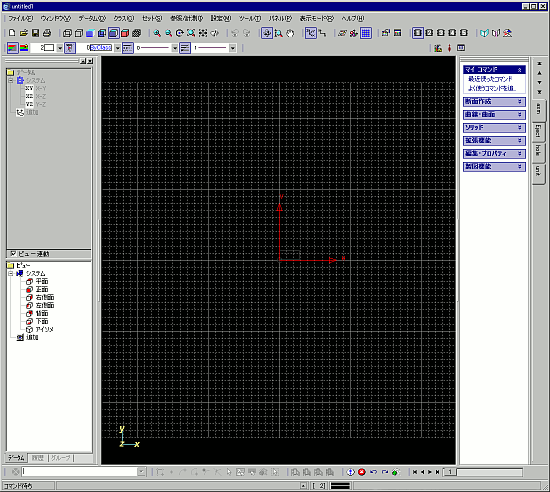

• 5mm間隔にグリッドが定義された作業状態が設定されます．
