Space-E/Modelerの基本操作

テンプレートの保存と選択

作成したモデルをテンプレートファイル(.mdt)に保存することで、そのモデルをモデリング時のテンプレート（雛形）として利用することができます．
保存したテンプレートファイルは、新規モデル作成〈ファイル／新規作成〉にて、選択することができます．

◆テンプレートの保存

• モデルを作成します．全てのアイテム、形状データをテンプレートファイルに保存できます．

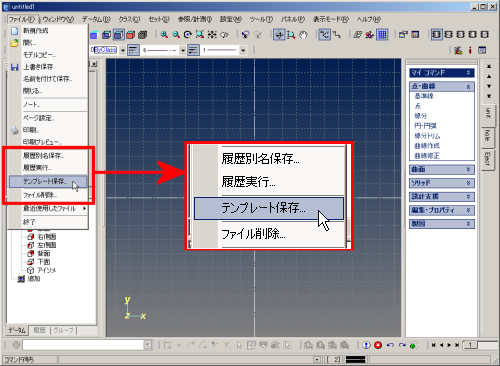

• 〈ファイル／テンプレート保存〉にて、モデルをテンプレートファイル(.mdt)に保存します．

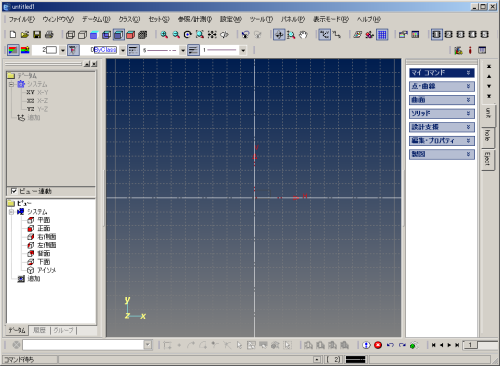

  （例）10mm間隔のグリッドと中心線を作成したテンプレート




• テンプレートファイルは、“インストールフォルダ\config\ja_JP.mscode\template”に保存されます．
• テンプレート保存の詳細については、<ファイル／テンプレート保存>を参照してください．

◆テンプレートの選択

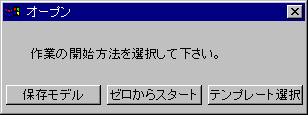

• Space-E/Modeleの起動直後、または〈ファイル／新規作成〉にて、 作業の開始方法を選択するパネルが表示されます．



  【Space-E/Modeler起動直後】	【〈ファイル／新規作成〉実行時】




• [テンプレート選択]を押します．

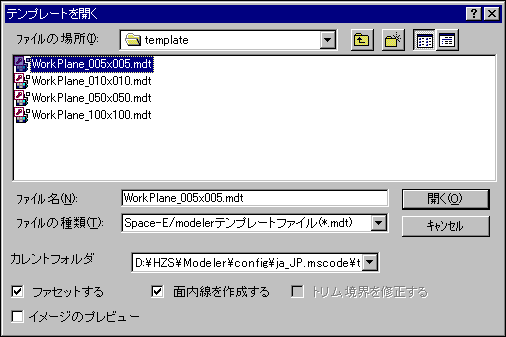

• 「テンプレートを開く」ダイアログボックスが表示されるので、フォルダを指定してテンプレートファイルを検索します．
• テンプレートファイル名称が検索できたら、[開く]を押します．




• テンプレートが表示されます．
