《マークアップ／注記》

｜説明｜制限｜操作｜オプション｜

マークアップ／注記（OANT）

注記を表示する

［説明］

図形と文字を組み合わせた注記を作成します．
[図形タイプ]では、注記の矢印の先に円形を作成するかどうかを指定します．
[矢印サイズ]では、矢印のサイズ（単位：pixel）を指定します．
[矢印角度]では、矢印の角度（単位：degree）を指定します．
[座標系]では、図形を作成する空間を指定します．
- [2D]では、ビューを変更しても図形の表示位置は変更されません．
- [開始点のみ3D]では、開始点で指示した点のみ[3D]で作成され、その他の点は[2D]で作成されます．
- [3D]では、ビューの変更に合わせて図形の表示位置も変更されます．
［文字自動配置］では、文字の配置を自動で行うかどうかを指定します．自動配置する場合、文字は矢印の通過点と終了点の中点を中心に配置されます．
文字の入力は[文字入力]ダイアログで行います．
[文字入力]ダイアログでは、出力する文字のフォント名、フォントサイズを指定します．
アイテムは、[2D]で作成されます．ただし、矢印の開始点にマークアップアイテム以外のアイテムを指示した場合は、[3D]で作成されます．

［制限］

作成した図形は、《2D要素移動》で移動できます．ただし、移動できるのは、2Dマークアップアイテムのみです．

［操作］

円形なし
円形あり　

円形なし

　
矢印の開始点を指示してください.　　　〈1〉
矢印の通過点を指示してください.　　　〈2〉
矢印の終了点を指示してください.　　　〈3〉

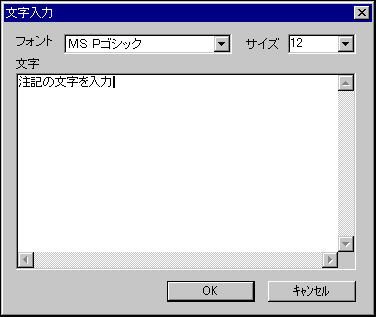

文字を入力してください.　

　

　

　 [図形タイプ：円形なし]
[矢印サイズ：10]
[矢印角度：30]
[座標系：2D]
[文字自動配置：off] 　　

　 文字の配置位置を指示してください.　　<4>

　

円形あり

　
円形の中心点を指示してください.　　　〈1〉
矢印の開始点を指示してください.　　　〈2〉
矢印の通過点を指示してください　　　〈3〉
矢印の終了点を指示してください　　　〈4〉

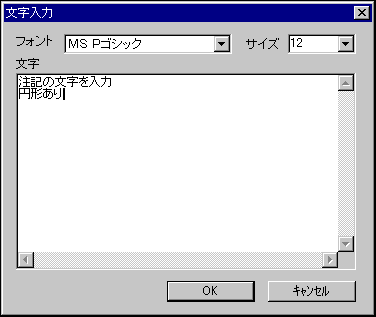

文字を入力してください.　

　

　

　 [図形タイプ：円形あり]
[矢印サイズ：10]
[矢印角度：30]
[座標系：2D]
[文字自動配置：off] 　　

　 文字の配置位置を指示してください.　　<5>

　

　
　
