文字／簡易編集(KPAT)

文字アイテムを作成・編集する

［説明］

• 文字アイテムの作成・編集を行ないます．
• [サイズ]では、文字のサイズを指定します．
  • [横巾]では、文字の横幅を指定します．
  • [高さ]では、文字の高さを指定します．
  • [文字間隔]では、文字間の間隔を指定します．

• [角度]では、文字の角度を指定します．
• [配置原点]では、原点の位置を指定します． 配置原点には、[左下]、[左中]、[左上]、[中下]、[中央]、[中上]、[右下]、[右中]、[右上]があります．
• 作成・編集される文字アイテムは、現在のデータムを基準に作成・編集されます．


［制限］

• 文字数に制限があります．(128バイト)
• 半角の英数記号は、全角に変換されて表示されます．


［操作］

文字アイテムの作成

文字アイテムの編集

文字アイテムの作成

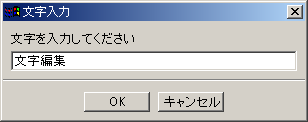

PATアイテムを指示してください．または確定してください.　 【確定】 文字を入力してください． 点の位置を指示してください．　　〈1〉 [横巾：10] [高さ：10] [文字間隔：2] [角度：0] [配置位置：左下]

文字アイテムの編集

PATアイテムを指示してください．または確定してください. 　 〈1〉 文字を入力してください． 点の位置を指示してください．または確定してください.　　〈2〉 [横巾：10] [高さ：10] [文字間隔：0] [角度：30] [配置位置：中央]

［オプション］

• [サイズ]では、文字のサイズを指定します．
  • [横巾]では、文字の横幅を指定します．
  • [高さ]では、文字の高さを指定します．
  • [文字間隔]では、文字間の間隔を指定します．

[横巾：10] [高さ：10] [文字間隔：2]	[横巾：5]	[高さ：5]	[文字間隔：0]

• [角度]では、文字の角度を指定します．

  [角度：0]	[角度：30]

  　

• [配置原点]では、原点の位置を指定します．配置原点には、[左下]、[左中]、[左上]、[中下]、[中央]、[中上]、[右下]、[右中]、[右上]があります．

  	[配置位置：左上]	[配置位置：中上]	[配置位置：右上]
  	[配置位置：左中]	[配置位置：中央]	[配置位置：右中]
  	[配置位置：左下]	[配置位置：中下]	[配置位置：右下]
