データム／平面参照(DFDT)

ガイドシンボルを使ってデータムを設定する

［説明］

• コマンドを起動すると、カレントデータムの原点にガイドシンボルが表示されます． このガイドシンボルを使って、データムの各軸方向を設定します．
• ガイドシンボルが表示されている時にモデルを指示すると、そのアイテムが定義されている平面の向きと、ビュー平面が一致するように、ガイドシンボルの方向が変わります．無限平面アイテムが指示されると平面の中心にシンボルが移動し、シンボルの方向は平面の向きに一致させます．

  ガイドシンボルの操作

  矢印の先端をドラッグして傾きを変えます

  矢印の軸を指示すると反転します

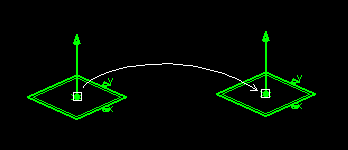

  原点をドラッグして移動します

  アイテムを指示するとそのアイテムに平行になります

  ガイドシンボルの"X"、"Y"、"△"は、ドラッグしてXY平面の方向を設定します

［制限］

［操作］

　

EDGE参照

EDGE参照

方向を指示してください．または、確定してください ．〈1〉〈2〉【確定】
