データム／回転修正(LCSA)

データムを回転修正する

［説明］

• コマンドを起動すると、カレントデータムの原点にガイドシンボルが表示されます． このガイドシンボルを使って、データムの回転修正を行います．
• ガイドシンボルの矢印のある軸が回転軸となります．初期はZ軸です．
• 回転角度を入力すると、回転軸を基準として他の２軸が回転します．
• カレントデータムが基準データムではない場合、オプションメニューが表示されます．
• [元のデータム]では、元のデータムを残すか、削除するかを選択します．

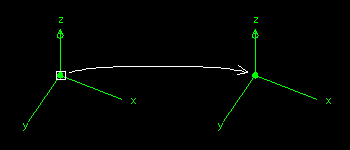

  回転軸以外の軸の先端をドラッグして、回転を行います 軸を指示すると、指示された軸が回転軸となります 原点をドラッグして移動します

［制限］

［操作］

回転角度入力

回転軸変更、ガイドシンボルの軸をドラッグ

回転角度入力

回転軸を指示するか回転角度を入力してください．または確定してください． 30↓【確定】 [元のデータム：消す]

回転軸変更、ガイドシンボルの軸をドラッグ

回転軸を指示するか回転角度を入力してください．または確定してください． 〈1〉【確定】 [元のデータム：消す]

［オプション］

• カレントデータムが基準データムではない場合、オプションメニューが表示されます．
• [元のデータム]では、変更する前のデータムを残すか消すかを選択します．



  [消す]	[残す]
