データム／３点指示(LCSC)

データムを作成する

［説明］

• 作成するデータムの原点位置を指示すると、ガイドシンボルが表示されます． このガイドシンボルを使って、データムの作成を行います．
• ガイドシンボルの矢印のある軸が回転軸となります．初期はZ軸です．
• [基準軸]では、原点位置から第１軸で指示した方向に設定する軸を指定します．
• 第２軸の方向を参照する点の指示は省略できます．

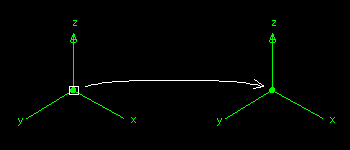

  軸以外を指示すると、基準軸が指示した方向に設定されます[基準軸：X] 回転軸以外の軸の先端をドラッグして、回転を行います 軸を指示すると、指示された軸が回転軸となります 原点をドラッグして移動します

［制限］

［操作］

データム作成

データム作成

作成するデータムの原点を指示してください． 〈1〉 第1軸の方向を指示してください． 〈2〉 第2軸の方向を参照する点を指示してください． 〈3〉【確定】 [基準軸：X]

［オプション］

• [基準軸]では、原点位置から第１軸で指示した方向に向く軸を指示します．



  	[基準軸：X]	[基準軸：Y]	[基準軸：Z]
