｜説明｜制限｜操作｜オプション｜

データム／スワップ修正(LCSS)

データムの2軸を入れ替える

［説明］

• コマンドを起動すると、カレントデータムの原点にガイドシンボルが表示されます． このガイドシンボルの軸を２本指示し、スワップ修正を行います．
• カレントデータムが基準データムではない場合、オプションメニューが表示されます．
• [元のデータム]では、元のデータムを残すか、削除するかを選択します．

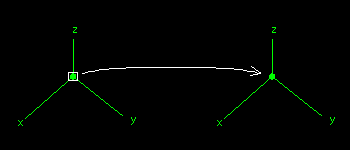

  軸を２本指示すると、指示された軸がスワップします 軸の先端をドラッグして、回転を行います 原点をドラッグして移動します

［制限］

［操作］

スワップ修正

スワップ修正

スワップする第1軸を指示してください． 〈1〉 スワップする第2軸を指示してください． 〈2〉【確定】 [元のデータム：消す]

［オプション］

• カレントデータムが基準データムではない場合、オプションメニューが表示されます．
• [元のデータム]では、変更する前のデータムを残すか消すかを選択します．



  [消す]	[残す]
