フィレット面／面フィレット面（FISA）

オートトレースでフィレット面を作成する

［説明］

• トレースを開始する最初の対となる面(フェイス)と方向を指定します．
  半径などは [徐変を定義する]− [半径]で設定します．
• トレースを開始する２面または稜線を選択すると、トレースの進行方向に矢印が表示されます．矢印を指示すると方向を反転できます．
• トレースの方向を指示する時、トレースを終了する終端の面を指示することができます．指示した面には「__TERMINATE」というマークが表示されます．この終端面はトレース実行中、次の入力待ち時にも指示することができます．
  • [追跡:ON]でトレース面の確認時
  • 分岐選択時
  • トレース終了確認時
• [追跡:ON]の場合、トレースする面が変わる時に確認パネルで次のトレースを確認します．
• [トレランス]では、トレースする面を検索する時の許容誤差を設定します．[トレランス]で設定された値よりも隙間が大きい場合はオートトレースを中断します．
• 最初の２面指示や、トレースによって決まったフィレット区間の両端の半径を変更して、徐変フィレット面を作成できます．徐変フィレットは[追跡：ON]の場合のみ指示できます．
• [干渉]では、干渉するフィレット面が作成されたとき、干渉部分の処理を選択します．
  • [ON]では、干渉部分を自動的にトリムします．
  • [OFF]では、干渉部分の処理は何も行われません．
• [徐変を定義する]では、半径と徐変フィレット面を作成するときの補間方法が選択できます．
  • [半径]では、フィレット面の半径を指定します．
  • [滑らかに変化させる]にチェックがある場合、徐変する区間をスプライン補間します．
  • [滑らかに変化させる]にチェックがない場合、徐変する区間を線形補間します．
• [端部延長]では、作成されたフィレット面の終端部が指示面の内部で終了している場合、境界まで仮想的に延長します．
  この場合は、トレース処理が中断されます．
  • [ストレート]では、延長したフィレット面の端部をそのままの状態にします．
  • [スムース]では、フィレット面の延長部分を指示面の境界に接するようなスプラインでトリム処理をおこないます．
• 次の条件でオートトレースを終了し、終了確認パネルを表示します．
  • 次の面がない時
  • 終端面を通過した時
  • フィレット面を定義できる次の面がない時
  • [端部延長]を実行した場合
• 隣り合う面が凹になる時、分岐選択パネルまたは矢印を指示すると進行方向を指定できます．
• オートトレース終了時に表示される終了確認パネルの【リバース】を選択すると、開始方向から逆方向にトレースが再開されます．

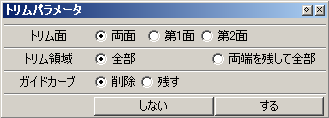

• トリムパラメータパネルで、トリムを実行するかどうかを指定します．
• [トリム面]では、作成されたフィレット面の境界で曲面をトリムするとき、トリムする曲面を指定します．
• [トリム領域]では、作成されたフィレット面の境界で曲面をトリムするときの領域を指定します．
• [ガイドカーブ]では、フィレット面作成時のガイド曲面をスプラインとして作成するかどうかを設定します．
• ｢Ctrlキー｣を押しながらフェイスの境界(エッジ)を指示すると、その稜線(エッジ)からトレースが開始されます．
• 曲面の曲率より大きな半径でフィレットを行った場合は、ぼかし面が作成されます．

［制限］

［操作］

トレース方向の分岐 ぼかし面

リバース 徐変指定

ＥＤＧＥからトレースを開始 端部延長

トレース方向の分岐

１番目のFACEを指示するか半径を入力してください．　〈1〉 ２番目のFACEを指示するか半径を入力してください．　〈2〉【確定】 　 　 [半径：20] [トレランス：1] [追跡：ON] [面補間：ON] [干渉：ON]

トレースの終端のFACEを指示するか、進行方向（０＝反転）を選択してください．　〈3〉【確定】 　 終端面にはTERMINATEマークがつきます． [追跡：ON]の場合、トレースする面が変わる時に"確認パネル"で次のトレースを確認できます．

確認または終端のFACEを指示してください．（C/R=了解） 【了解】

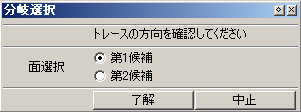

トレースの分岐選択です．確認してください． 【了解】

確認してください． 【了解】

トリムを実行しますか ． 【しない】

リバース

1番目のFACEを指示するか半径を入力してください． 〈1〉 2番目のFACEを指示するか半径を入力してください． 〈2〉【確定】 トレースの終端面を指示するか、トレースの進行方向を選択してください．【確定】 確認または終端のFACEを指示してください．（C/R＝了解） 【了解】

確認してください（C/R＝了解 ） 【リバース】 　 【リバース】を選択すると、逆方向にトレースを再開します．

トリムを実行しますか． 【しない】

EDGEからトレースを開始

1番目のFACEを指示するか半径を入力してください． [Ctrl]＋〈1〉 2番目のFACEを指示するか半径を入力してください．〈2〉【確定】 トレースの終端のFACEを指示するか、トレースの進行方向を選択してください． 　 Ctrlキーを押しながら1番目のフェイスを指示すると、1番目のフェイスの稜線からフィレットが作成されます．

ぼかし面

1番目のFACEを指示するか半径を入力してください． 〈1〉 2番目のFACEを指示するか半径を入力してください．〈2〉【確定】 トレースの終端のFACEを指示するか、トレースの進行方向を選択してください． 　 [干渉：ON] [半径：40]

徐変指定

フィレット区間が決定されると、そのフィレット区間の中心軌跡と両端の半径が表示されます． そのとき、終端側の半径を変更すると、徐変フィレット面を作成できます．

端部延長

作成されたフィレット面の端部が面の内部にある場合、仮想的にフィレット面の端部を指示面の境界まで延長します．

[端部延長：ON] [スムース]

［オプション］

• [半径]では、入力した半径の円弧でフィレット面が作成されます．


  [半径]

• [トレランス]では、トレースする面を検索する時の許容誤差を設定します．[トレランス]で設定された値よりも隙間が大きい場合はオートトレースを中断します．



• [追跡:ON]の場合、トレースする面が変わる時に確認パネルで次のトレースを確認します．



  [ON]	[OFF]

• [干渉：ON]では、干渉部分を自動的にトリムします．
  [干渉：OFF]では、干渉部分の処理は何も行われません．

[ON]	[OFF]

• [面補間：ON]では、フィレット面が離れたときに補間面を作成します．
  [面補間：OFF]では、補間面を作成しません．


[ON]	[OFF]

• [滑らかに変化させる:OFF]では、徐変する区間を線形補間します．
  [滑らかに変化させる:ON]では、徐変する区間をスプライン補間します．


[OFF]	[ON]

• [端部延長]では、フィレット面が指示面の内部で終了した場合に、仮想的に
  境界まで延長します．
  [ストレート]では、延長したフィレット面の端部をそのままの状態にします．
  [スムース]では、延長したフィレット面を指示面の境界に接するようなスプラインでトリムします．

[端部延長:OFF]	[端部延長:ON(ストレート)]	[端部延長:ON(スムース)]
