補助機能／図面一括印刷(SDRW)
アレンジ図面を一括にプロッタ・プリンタに出力する
［説明］

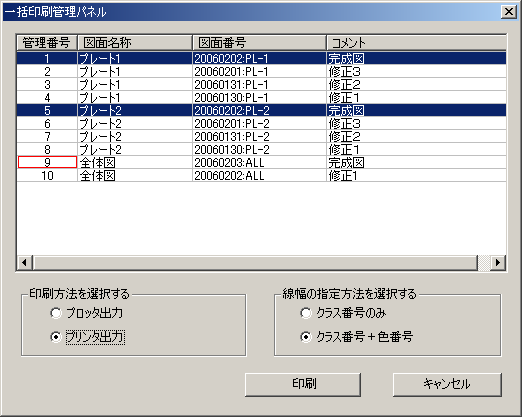

- 選択した複数のアレンジ図面を一括にプロッタ・プリンタへの出力を行います．
- [クラス番号のみ]では、クラス番号のみで線幅が指定されます．
- [クラス番号＋色番号]では、色番号が"ByClass"の場合はクラス番号、それ以外の場合は色番号で線幅が指定されます．
- カレント図面は管理番号が赤枠で囲まれます．
- 選択された図面は、青く反転表示されます．CtrlキーおよびShiftキーを使用し複数図面を選択することができます．
［制限］
- マークアップは処理の対象となりません．
- 出図コマンドでは設定可能であった、[スケール]、[余白]はアレンジ図面作成時のパラメータが適用されます．
- クラス番号が256以上のクラスが使用されていた場合、処理を行えるようにクラス番号を変更し、処理を行います．
- TrueType形式の文字の塗りつぶしは、描画ファセットの境界とその内部をハッチングした線を出力することによって行われます．
ハッチングの間隔は、config\<言語>\profile\<使用プロファイル>\user_modeler.iniファイルのDRAW_HATCHING_TRIANGLE_PITCH(初期値：0.1)を編集することにより変更することができます．
最小間隔は0.1となります．
［操作］
プリンタ出力
出図する図面を選択してください [印刷]
