参照／計測／ばね計算(BNCL)

使用条件に合うばねを自動計算する

［説明］

• 使用条件に合うばねを自動計算します．

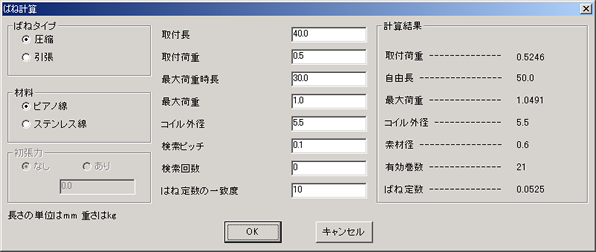

• コマンドを実行すると以下のダイアログが表示されます．





• [ばねタイプ]では、計算するばねのタイプを指定します．圧縮、引張から選択します．
• [材料]では、計算するばねの材料を指定します．ピアノ線、ステンレス線から選択します．
• [初張力]では、引張における初張力を指定します．この項目は、ばねタイプが引張の場合のみ指定することができます．
• [取付長]では、ばねの取付長を指定します．
• [取付荷重]では、取付荷重を指定します．
• [最大荷重時長]では、ばねの最大荷重時における長さを指定します．
• [最大荷重]では、ばねの最大荷重を指定します．
• [コイル外径]では、ばねのコイル外径を指定します．
• [検索ピッチ]では、コイル径からの検索するピッチを指定します．この項目は検索回数を指定した際に有効になります．
• [検索回数]では、コイル外径を検索ピッチで指定した値で、引いた値と足した値を、何度検索するかを指定します．例えば、コイル外径を5.5、検索ピッチを0.1、検索回数を2と設定した場合、一番初めに5.5で計算を行います．そして次から検索回数分の計算を行います．検索回数1回目では、コイル径が5.4、5.6で計算を行い、検索回数2回目では、5.3、5.7で計算を行うことになります．
• [ばね定数の一致度]では、計算されたばね定数の一致度を指定します．入力は%で指定します．
• [計算結果]では、計算されたばねの結果が表示されます．使用条件に合うばねが求まらなかった場合、「解なし」と表示されます．

［制限］

［操作］

ばね計算をする

ばね計算をする

• 使用条件を入力し、[OK]で確定します．
