参照／計測／曲面マスプロパティー(MASS)

フェイス群のプロパティー情報を表示する

［説明］

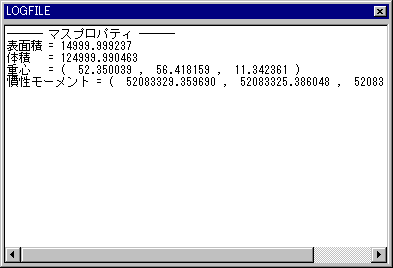

• フェイスの表面積、体積、重心などの情報がログファイルパネル上に表示されます．
• [フルモデル]では、指示された面群をひとつのモデルとして計算します．

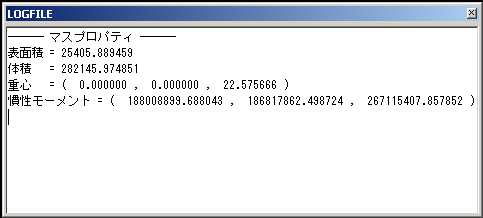

• [1/2モデル]では、指示された面群を1つの断面で対称な1/2モデルとして計算します．

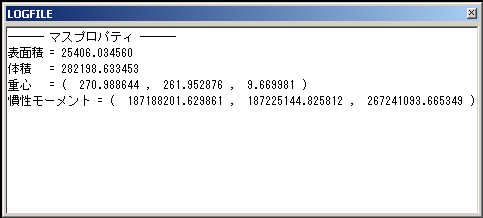

• [1/4モデル]では、指示された面群を2つの断面で対称な1/4モデルとして計算します．
• [1/2モデル]、[1/4モデル]の断面として、平面的なFACE、無限平面、平面係数が指示できます．断面上にあるFACEは計算対象外となります．

  1/2モデルのイメージ	1/4モデルのイメージ

• [形状チェックをする]場合には、閉じている形状であるか、モデルの外側がすべて表方向であるかをチェックします．
  • [許容差]は閉じている形状と判定する面の隙間を指定します．

［制限］

• モデルの外側が全て表方向でない場合や閉じた形状でない場合には、大きな誤差が生じます．
• 面の表方向を揃えるには《曲面修正／面反転》で[自動認識：ON]で揃えます．
• [1/2モデル]、[1/4モデル]では形状チェックは行えません．

［操作］

フルモデル

1/2モデル

1/4モデル

フルモデル

マスプロパティを計算するFACE群を指示するか、　または囲んでください．　〈1〉〈2〉

1/2モデル

マスプロパティを計算するFACE群を指示するか、または囲んでください．　〈1〉〈2〉 断面となるFACEを指示してください、　または<平面係数>を入力してください　　〈3〉

1/4モデル

マスプロパティを計算するFACE群を指示するか、または囲んでください．　〈1〉〈2〉 断面となる二つのFACEを指示してください、　または<平面係数>を入力してください　　〈3〉〈4〉
