｜説明｜制限｜操作｜オプション｜

参照／計測／距離(MDIS)

２アイテム間の最短距離を表示する

［説明］

• アイテム上に最短点と距離が表示されます．
• 最短点間の3次元空間上の距離が、システムメッセージエリアに表示されます．
• [結果表示]では、最短点の距離表示の方法を指定します．
  • [2D]では、最短点間のXY平面上の距離を表示します．
  • [3D]では、最短点間の3次元空間上の距離を表示します．
• [詳細情報]では、ログファイルパネル上に、最短距離、アイテム上点の座標などを表示します．
• ２つのアイテムに交点がある場合は、最短距離は０になります．

［制限］

• 指示できるアイテムは、点、線分、円、円弧、楕円、自由曲線、セット、フェイスに限ります．
• 曲面と曲面の最短距離を計測する時には、多少時間がかかります．

［操作］

	3D表示	2D表示	点と曲面の最短距離
	曲面と曲面の最短距離	セットとエッジの最短距離

3D表示

距離を求める2アイテムを指示してください．　　 〈1〉〈2〉[詳細情報] [結果表示：3D]

2D表示

距離を求める2アイテムを指示してください．　　 〈1〉〈2〉[詳細情報] [結果表示：2D]

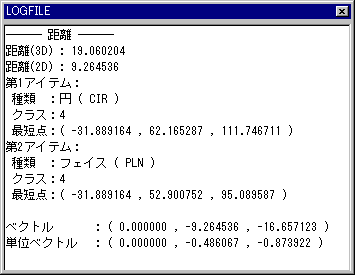

点と曲面の最短距離

距離を求める2アイテムを指示してください．　　 〈1〉〈2〉[詳細情報] [結果表示：3D]

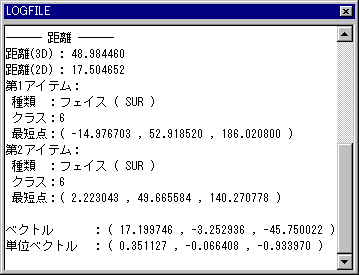

曲面と曲面の最短距離

距離を求める2アイテムを指示してください．　　 〈1〉〈2〉[詳細情報] [結果表示：3D]

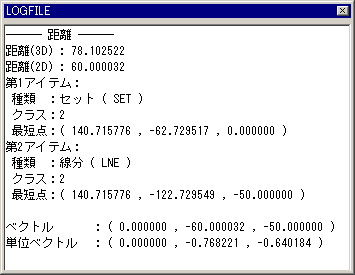

セットとエッジの最短距離

距離を求める2アイテムを指示してください．　　 〈1〉〈2〉[詳細情報] [結果表示：3D]

［オプション］

• [結果表示]では、最短点の距離表示の方法を指定します．
  • [2D]では、最短点間のXY平面上の距離を表示します．
  • [3D]では、最短点間の3次元空間上の距離を表示します．



  [2D]	[3D]
