参照／計測／肉厚分布チェック(SVIEW)

ボディの肉厚の分布をチェックする

［説明］

　
  • ボディの肉厚の分布をチェックし、カラーマップ表示します．
  • モデル内部に薄肉部がある場合、肉厚がある表面を半透明で表示して、内部を透かして表示します．
  • チェックアイテムの最小肉厚(青色)と最大肉厚(赤色)を自動的に色と数値で表示します．
  • [モード]では、肉厚のチェックモードを指定します．
    • [分布]では、最小・最大肉厚の間の肉厚をチェックします．
    • [検索]では、指定した肉厚の場所を検索し、指示した肉厚の所は緑色、指示肉厚以上の所は黄色．指示肉厚以下の所は赤色で表示されます．

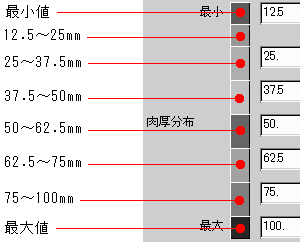

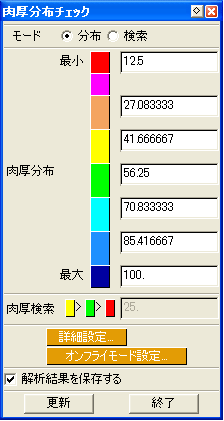

  • [肉厚分布]では、肉厚毎の色分けを設定します．[モード]で[分布]を指定した場合に有効です． アイテムを指示すると、[最小]、[最大]にチェックアイテムの最小・最大肉厚が表示されますが、 後からチェックしたい範囲に変更できます． [最小]より小さい、[最大]より大きい肉厚の所は灰色で表示されます．
  • [解析結果を保存する]では、[終了]時にカラーマップ表示の情報を保存するかどうかを指定します．保存されたデータは、コマンドを再実行した際に自動的に復元されます．
  • [更新]では、解析結果を破棄してコマンドを初めから実行します．
  • [終了]では、コマンドを終了します．
  • [詳細設定]では、計算設定オプションメニューを表示します．
    • 計算設定の各項目を変更した場合、再計算する必要があります．
  • [計測方法]では、肉厚計測方法を指定します．
    • [法線]では、法線方向の肉厚を計測します．
    • [内接球]では、内接球半径を計測します．
  • [F 精度]では、チェックアイテムのファセット精度を指定します．
    • ファセット精度としてファセット1辺の長さを指定します．
    • 値を大きく設定すると表示精度が低下します．(表示速度は、向上します)
    • 値を小さく設定すると表示精度が向上します．(表示速度は、低下します)
  • [有効最大値]では、肉厚を計測する時の最大値を設定します．
    • 有効最大値以上の肉厚は計測されません．
    • 0に設定した場合、有効最大値は無効になります．
  • [計算]では、設定した内容で解析を開始します．
  • [オンフライ測定]では、カラーマップ表示中にカーソル位置の肉厚値をツールチップで表示するかを選択します．
  • [マークアップ]では、クリック時に作成するマークアップの設定を変更します．
    • [矢印サイズ]では、矢印のサイズ(単位：pixel)を指定します．
    • [矢印角度]では、矢印の角度（単位：degree）を指定します．
    • [矢印長さ]では、矢印の長さを指定します．





［制限］

［操作］

分布でチェック 検索でチェック 再計算


分布でチェック

肉厚表示するFACE/BODYを指示してください．または囲んでください．　〈1〉【計算】
この解析精度で実行しますか？　　【実行】
[モード：分布]


検索でチェック

肉厚表示するFACE/BODYを指示してください．または囲んでください．　〈1〉【計算】
この解析精度で実行しますか？　　【実行】
[モード：検索]

再計算

　 [F精度：30]
[モード：分布]
[F精度：10]
[モード：分布]
