- 面の勾配角度の分布をチェックし、カラーマップ表示します．
- 勾配の基準軸は、基準座標系のZ軸が参照されます．
- チェックアイテムの最小勾配角度(青色)と最大勾配角度(赤色)を自動的に色と数値で表示します．
- 勾配基準面（基準座標系の「X-Y」平面）と平行な面は、灰色で表示されます．
- 解析結果の情報は、[クリア]を選択するまで保持されます．

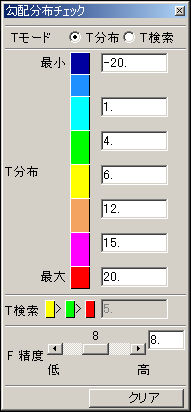

- [T モード]では、勾配角度のチェックモードを指定します．
- [T分布]では、最小･最大勾配角度の間の勾配角度をチェックするときに指定します．最小・最大勾配角度の間は、6段階までの識別ができます．
- [T検索]では、指示した勾配角度の場所を検索し、指示した勾配角度の所は緑色、指示勾配角度値以上の所は黄色、指示勾配角度値以下の所は赤色で表示されます．
- [T分布]では、勾配角度毎の色分けを設定します．[Tモード]で[T分布]を指定した場合に有効です．
アイテムを指示すると、[最小]、[最大]にチェックアイテムの最小・最大勾配角度が表示されますが、
後からチェックしたい範囲に変更できます．
[最小]より小さい、[最大]より大きい勾配角度の所は灰色で表示されます．
- このコマンドでは、ファセットデータをもとにチェックを行っています．
- [F 精度]では、チェックアイテムのファセット精度を指定します．
- ファセット精度を15段階で調整することができます．初期値は8です．
- [F精度]を低く設定すると表示精度が低下します．(表示速度は、向上します）
- [F精度]を高く設定すると表示精度が向上します．(表示速度は、低下します）
- [F精度]を変更した場合、アイテムをもう一度指示する必要があります．
- [クリア]では、保持されているこれまでの解析結果の情報とそれに伴う表示を削除します．
|
 |
T分布でチェック
