機械図／ベルト長計算(BELT)

ベルト長の計算およびベルト長からテンショナーの位置を逆算する

［説明］

• 複数のプーリに掛けられたベルトの長さを計算します．
• ベルト長さを与えてテンショナーの位置を逆算します．
  テンショナーの移動方向はマウスの指示で与えます．
• コマンド終了時にテンショナーの移動先を残す/残さないの選択ができます．

［制限］

• ベルトは閉じたもののみが対象です．

［操作］

ベルトの長さを計算し、テンショナーの位置を求める

ベルトの長さを計算し、テンショナーの位置を求める

線分、円（円弧）、線分を一巡するように指示してください　　　<1> 円（円弧）を指示してください　　　<2> 線分を指示してください　　　<3> 円（円弧）を指示してください　　　<4> 線分を指示してください　　　<5> 円（円弧）を指示してください　　　<6> 線分を指示してください　　　<7>

• 円（円弧）の指示と線分の指示を一巡するまで繰り返します．

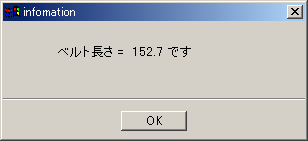

• ベルト長さがダイアログボックスに表示されます．

テンショナーを指示してください　　　<8> テンショナー移動方向を指示してください　　　<9> ベルト長さ[152.7](Enter=両方表示で終了 0=元の状態で終了)　　　160↓
ベルト長さ[152.7](Enter=両方表示で終了 0=元の状態で終了)　　　【確定】
