機械図／歯車(DGEA)

歯車を作成する

［説明］

• インボリュート歯車と基礎円、基準円を作成します．
• 作成した歯車は、《補助機能／スーパーエディット》で編集できます．
• コマンドを再度起動すると、前回コマンドを実行した時の値が設定されています．
  ただし、図面の新規作成、呼出しを行った場合は、システムの初期値に戻ります．

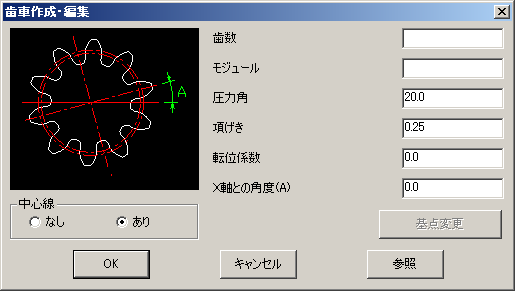

• コマンドを実行すると以下のダイアログが表示されます．





• [X軸との角度]では、歯車をＸ軸に対して傾ける角度を指定します．角度は反時計回りを正とします．
• [中心線]では、歯車に中心線を作成するかを指定します．
• [基点変更]では、作成した歯車の配置基点を変更することができます．
  《補助機能／スーパーエディット》で編集する際に有効です．
• [参照]では、既存の歯車のパラメータを参照できます．

［制限］

［操作］

歯数20、モジュール2.5の歯車を作成する

歯数20、モジュール2.5の歯車を作成する

配置位置を指示してください．　　　〈1〉
[歯数：20] [モジュール：2.5] [圧力角：20.0] [項げき：0.25] [転位係数：0.0] [X軸との角度：0.0] [中心線：あり]
