機械図／コーナぬすみ(DNUS)

コーナにぬすみを作成する

［説明］

• 矩形のコーナ部にぬすみ形状を作成します．
• ぬすみの形状には円と円弧があります．
• 編集モードで、２辺に対する編集か１辺に対する編集かを切替えます．
• オフセット値はゼロまたは正の数値を入力してください．
• 編集モードが２辺の場合、ぬすみサイズに負の値を入力するとコーナが円周上点となるようにオフセット値は自動計算されます．編集モードが１辺の場合は負のぬすみサイズは受付けません．

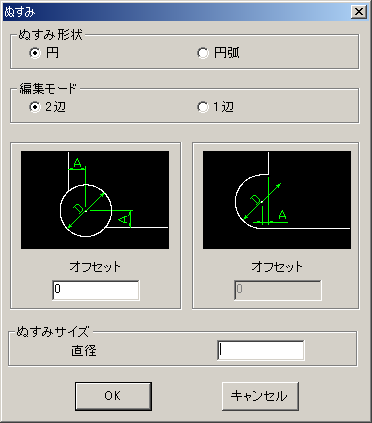

• コマンドを実行すると以下のダイアログが表示されます．



［制限］

［操作］

	コーナにぬすみを作成する（２辺）	コーナにぬすみを作成する（２辺）
	コーナにぬすみを作成する（１辺）

コーナにぬすみを作成する（２辺）

編集箇所を指示してください．　　　〈1〉〈2〉
[ぬすみ形状：円弧] [編集モード：２辺] [オフセット：0] [ぬすみサイズ：5]

コーナにぬすみを作成する（２辺）

編集箇所を指示してください．　　　〈1〉〈2〉

• オフセット値を自動計算します．

[ぬすみ形状：円弧] [編集モード：２辺] [オフセット：0] [ぬすみサイズ：-5]

コーナにぬすみを作成する（１辺）

編集箇所を指示してください．　　　〈1〉〈2〉
[ぬすみ形状：円弧] [編集モード：１辺] [オフセット：0] [ぬすみサイズ：5]
