｜説明｜制限｜操作｜オプション｜

曲線修正／構成点数変更(CVSP)

スプラインの構成点数を変更する

［説明］

• 指示した曲線の構成点数を入力した分割数に変更するか、または許容誤差内で最適化します．
• [構成点数]では、構成点数の変更を行います．
  • [分割数]では、構成点数を指定します．
• 構成点数を変更する際、元の曲線のどの部分を優先して修正するかを選択できます．
  • [形状保持]では、元の形状を比較的保持するように変更されます．構成点の間隔は均等にならないことがあります．
  • [等点間隔]では、構成点の間隔が均等になるように変更されます．構成点が不均等な場合、形状が大きく変更されることがあります．
• [最適化]では、指定した[許容誤差]内で構成点数を自動的に間引きます．
• [元の曲線]では、元の曲線を残すか、削除するかを選択します．
• [属性]は、[元の曲線：残す]の場合に有効です．新しく作成する曲線の属性をカレントの属性にするか、元の曲線の属性にするかを選択します．

［制限］

［操作］

構成点数の変更

最適化

構成点数の変更

修正するEDGE を指示してください．または囲んでください． 　〈1〉 [構成点数：ON] [分割数：9] [形状保持] [元の曲線：消す]

最適化

修正するEDGE を指示してください．または囲んでください． 　〈1〉 [最適化：ON] [許容誤差：0.01] [元の曲線：消す]

［オプション］

• [構成点数]では、構成点数の変更を行います．
  • [分割数]では、構成点数を指定します．

  		[分割数：10]

• 構成点数を変更する際、元の曲線のどの部分を優先して修正するかを選択できます．
• [形状保持]では、元の形状を比較的保持するように変更されます．構成点の間隔は均等にならないことがあります．
• [等点間隔]では、構成点の間隔が均等になるように変更されます．構成点が不均等な場合、形状が大きく変更されることがあります．

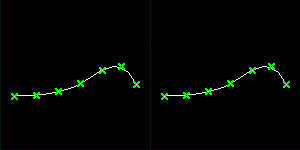

[形状保持]	[等点間隔]

• [最適化]では、指定した[許容誤差]内で構成点数を自動的に間引きます．

• [元の曲線]では、変更する前の曲線を残すか消すかを選択します．

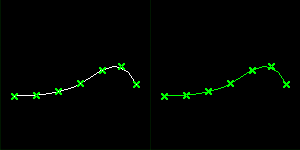

[消す]	[残す]

• [属性]は、[元の曲線：残す]の場合に有効です．新しく作成する曲線の属性をカレントの属性にするか、元の曲線の属性にするかを選択します．


[元の属性]

[カレントの属性]
