曲面修正／構成点数変更（CKSR）

曲面の構成点数を変更する

［説明］

• 指示した曲面の構成点数を、オプションメニューに設定されている値に変更します．
• [構成点数]では、構成点数の変更を行います．
  • [Ｕ方向]では、曲面のＵ方向の構成点数を指定します．
  • [Ｖ方向]では、曲面のＶ方向の構成点数を指定します．
  • [分割の反転]では、直前に構成点数を変更した曲面のＵ方向とＶ方向の構成点数を反転します．
• 構成点数を変更する際、元の曲面のどの部分を優先して修正するかを選択できます．
  • [形状優先]では、元の曲面形状を比較的保持するように変更します．
  • [境界形状優先]では、元の曲面の境界を保持するように変更します．
  • [等間隔化優先]では、構成点が同間隔になるように変更します．
• [最適化]では、指定した[許容誤差]内で構成点数を自動的に間引きます．
• [元の曲面]では、元の曲面を残すか、削除するかを選択します
• [属性]は、[元の曲面：残す]の場合に有効です．新しく作成する曲面の属性をカレントの属性にするか、元の曲面の属性にするかを選択します．
• [トリム処理]は、トリムされている曲面を指示した場合に、トリムを残したまま変更するか、トリムを解除するかを選択します．

［制限］

• [構成点数]と[最適化]は、どちらか一方しか指定できません．

［操作］

構成点数の変更

トリム処理をする

構成点数の変更

修正するFACEを指示してください．または囲んでください．　〈1〉 　 　 　 　 [Ｕ方向：5] [Ｖ方向：3] [トリム処理：しない]

トリム処理をする

修正するFACEを指示してください．または囲んでください．　〈1〉 　 　 　 　 [Ｕ方向：5] [Ｖ方向：3] [トリム処理：する]

最適化

修正するFACEを指示してください．または囲んでください．　〈1〉 　 　 　 　 [最適化：ON] [許容誤差：0.01] [トリム処理：しない]

［オプション］

• [構成点数]では、構成点数の変更を行います．
  • [Ｕ方向]では、曲面のＵ方向の構成点数を指定します．
  • [Ｖ方向]では、曲面のＶ方向の構成点数を指定します．
  • [分割の反転]では、直前に構成点数を変更した曲面のＵ方向とＶ方向の構成点数を反転します．



  			[分割の反転]
  		[Ｕ方向：5] [Ｖ方向：7]		[Ｕ方向：7] [Ｖ方向：5]

• 構成点数を変更する際、元の曲面のどの部分を優先して修正するかを選択できます．
  • [形状優先]では、元の曲面形状を比較的保持するように変更します．
  • [境界形状優先]では、元の曲面の境界を保持するように変更します．
  • [等間隔化優先]では、構成点が同間隔になるように変更します．

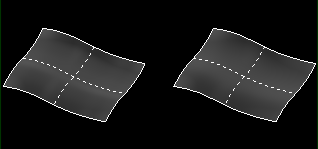

  [形状優先]	[境界形状優先]	[等間隔化優先]

• [最適化]では、指定した[許容誤差]内で構成点数を自動的に間引きます．



• [元の曲面]では、元の曲面を残すか、削除するかを選択します

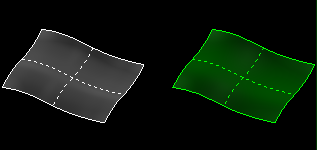

		[消す]	[残す]

• [属性]は、[元の曲面：残す]の場合に有効です．新しく作成する曲面の属性をカレントの属性にするか、元の曲面の属性にするかを選択します．


  [元の属性]

  [カレント]

• [トリム処理]は、トリムされている曲面を指示した場合に、トリムを残したまま変更するか、トリムを解除するかを選択します．



  		[する]	[しない]
