パネル／データム表、ビュー管理

データムの一覧表、ビュー管理パネルを表示、非表示にする

［説明］

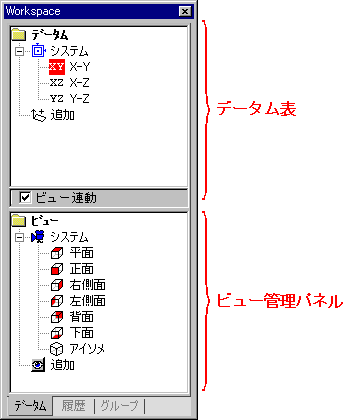

• データム表
  • データムは作成された順番に並んでいます．
  • 赤く表示されているのがカレントデータムです．
  • パネル上のデータムを指示すると、対応するデータムがカレントデータムになります．
  • データム表上でマウスの右ボタンをクリックするとメニューが表示され、データムの追加、選択、削除、名称変更などを行えます．ただし、基準データムを削除したり、名称変更することはできません．
• ビュー管理パネル
  • パネル上にビュー情報が表示されます．
  • ビュー情報を選択することによって、ウィンドウを切り替えることができます．
  • 標準で次のビュー情報は登録されています．
    平面、正面、右側面、左側面、背面、下面、アイソメ
  • ビュー管理パネル上で、マウスの右ボタンをクリックするとメニューが表示され、ビュー方向の登録、削除、再登録、名称変更などを行えます．
    ただし、標準で登録されている情報は、同名称の再登録や削除はできません．
  • 再登録を行った場合は、指示していたビューの情報を変更します．

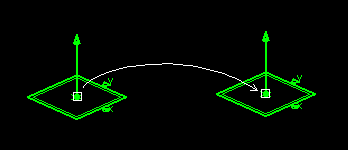

ガイドシンボルの操作

矢印の先端をドラッグして傾きを変えます

矢印の軸を指示すると反転します

原点をドラッグして移動します

アイテムを指示するとそのアイテムと平行になります

ガイドシンボルの"X"、"Y"、"△"は、ドラッグしてXY平面の方向を設定します

［制限］

［操作］

データムの登録

ビューの登録

データムの登録

データム表上の「追加」をクリックすると登録するデータムの設定になります．マウスの右ボタンをクリックし、ショートカットメニューから「追加」を選択する方法もあります．

カレントデータムにデータムを設定するガイドシンボルが表示されるので、ガイドシンボルを設定します． 　 方向を指示してください．または、確定してください． 　 新しいデータムが登録されます．

ビューの登録

ビュー管理パネルの「追加」をクリックすると、現在のビューが登録されます． 　 現在のビュー情報を登録しました．
