｜説明｜制限｜操作｜オプション｜

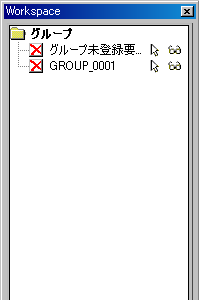

パネル／グループツリー

グループ管理パネルを表示、非表示にする

［説明］

• パネル上にグループ情報を表示します．
• パネル上でマウスの右ボタンをクリックするとメニューが表示され、新規グループの作成、アイテムのグループ化、グループの解除などが行えます．
  • 新規グループの作成は右ボタンをクリックした位置によって異なった動作をします．グループ名称の部分でクリックした場合にはそのグループの下に、その他の部分ではトップに作成します．
• グループ名称をマウスでドラッグして他のグループ名称にドロップすると、グループを階層化することができます．
• コマンド起動中にパネル上からグループを選択することで、アイテムを一括して編集することもできます．
• パネル上からグループ色を設定できます．
  • グループ名称の左側のアイコンが設定されている色で表示されます．
  • グループ色が有効にされていない場合は、が表示されます．
• グループ名称の部分を右クリックすることによって表示されるメニューより、グループ色を半透明表示に設定できます．
• グループ単位でアイテムの表示と選択を抑止できます．
  • 抑止の状態は、グループ名称の右側にアイコンで表示されます．
  • 抑止されていない状態は、（選択）/（表示）、抑止されている状態は（選択）/（表示）で表わされます．
  • 上位グループを非表示または非選択にした場合には、下位グループも非表示または非選択状態になります．
  • 上位グループを表示または選択にした場合には、下位グループも表示または選択状態になります．さらに、上位グループを含んでいるより上位のグループも表示および選択状態になります．

• 選択または表示のアイコンをマウスの右ボタンで指示すると表示されるメニューより、グループの選択または表示の抑止状態を一括で変更できます．
  • [選択リセット]または[表示リセット]では、抑止状態を解除し、全て抑止されていない状態（ または ）にします．
  • [選択反転]または[表示反転]では、現在の抑止状態を全て反転します．
• グループに登録されていない要素は、すべて"グループ未登録要素”に属します．
• Ctrlキーを押しながら、「選択」または「表示」のアイコンを指示すると、選択したグループのみ「選択」または「表示」の抑止を行えます．

［制限］

• 先頭2文字が「::」のグループ名称はシステムの予約名称として作成および編集ができなくなっています．

［操作］

	グループの作成・登録・解除	グループの削除	グループの階層化
	グループの整列	グループ色の変更	半透明表示
	グループ入力

グループの作成・登録・解除

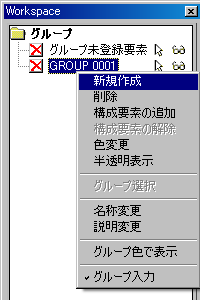

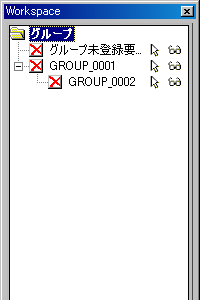

パネル上でマウスの右ボタンをクリックしてショートカットメニューから「新規作成」を選択すると、自動作成された名称でグループが作成されます． グループ名にフォーカスがある状態で「新規作成」選択をすると、選択したグループの下に新規グループを作成します． 自動作成されたグループ名称は、「名称変更」で任意の名称に変更することができます．

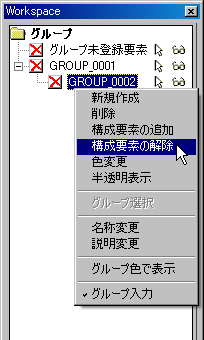

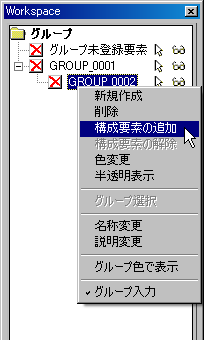

グループ名称をマウスの右ボタンでクリックし、「構成要素の追加」を選択します． 　 グループ化するアイテムを指示してください．または囲んでください．　〈1〉〈2〉 　 グループ名称をマウスの右ボタンでクリックし、「構成要素の解除」を選択します. 　 解除するアイテムを指示してください．または囲んでください．　〈1〉〈2〉

グループの削除

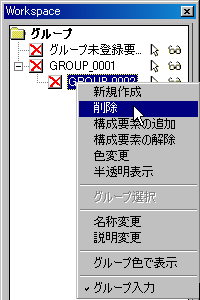

グループ名称をマウスの右ボタンでクリックし、「削除」を選択します． パネル上からグループが削除されます．

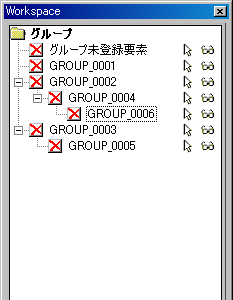

グループの階層化

パネル上のグループ名称をマウスの左ボタンでドラックし、階層化したいグループ名称の上にドロップします． 階層化されたグループでの表示および選択の制御状態は、上位グループの制御状態が優先されます．

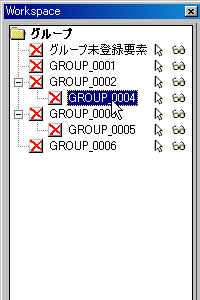

グループの整列

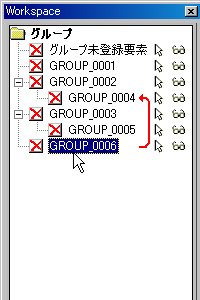

パネル上のグループ名称をマウスの左ボタンでドラックし、移動させたい位置(グループ名称とグループ名称の間)にドロップします． 整列位置を決めるスライドバーが表示されますので、スライドバーの長さによって整列させる位置を決めることができます． スライドバーはカーソルを左右に移動することで調整できます．

GROUP_0005 と同階層に移動します．
GROUP_0003 と同階層に移動します．

グループ色の変更

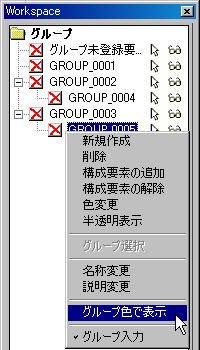

パネル上でマウスの右ボタンをクリックしてショートカットメニューから「グループ色で表示」を選択して、色モードをクラス色からグループ色に変更します．グループ色の初期値には「赤」が設定されています．

クラス色表示 グループ色表示

グループ名称の左側にあるグループ色のアイコンを左ボタンでクリックして、グループ色を有効にします．

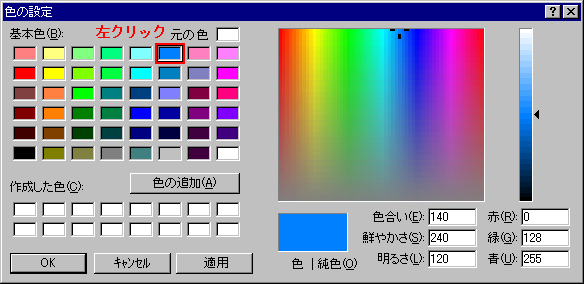

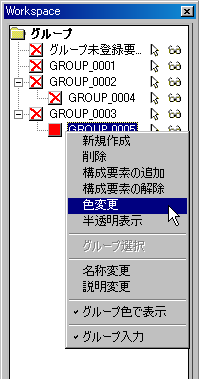

パネル上でマウスの右ボタンをクリックしてショートカットメニューから「色変更」を選択すると、カラーパレットが表示されます．

左ボタンで色を選択し、[OK]を押します． 　 　 指定したグループのグループ色が変更されます．

半透明表示

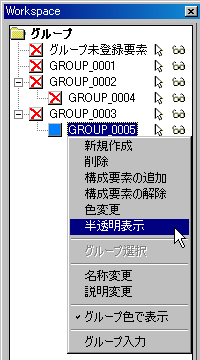

パネル上でマウスの右ボタンをクリックしてショートカットメニューから「半透明表示」を選択して、グループ色を半透明表示に変更します

不透明表示 半透明表示

グループ入力

グループ単位で編集を行う際に、グループツリーからダイレクトに編集するグループを指定できます．[グループ入力]がチェックされている時のみ有効です． [グループ入力]がチェックされていない時は、パネル上からグループ名称を選択しても、選択したグループに属するアイテムが赤く表示されるのみです． ここでは、《移動・複写/移動》を例に操作を説明しています．

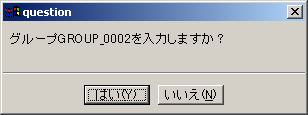

移動原点を指示してください．または(x/y/z)を入力してください．　z↓ <移動量>を入力してください．　10↓ 編集するOBJECTを指示してください．または囲んでください．　[スナップ：グループ][GROUP_002] 　 　 グループGROUP_002を入力しますか？　[はい]
