マニュアルの見方

各コマンド説明のフォーマット

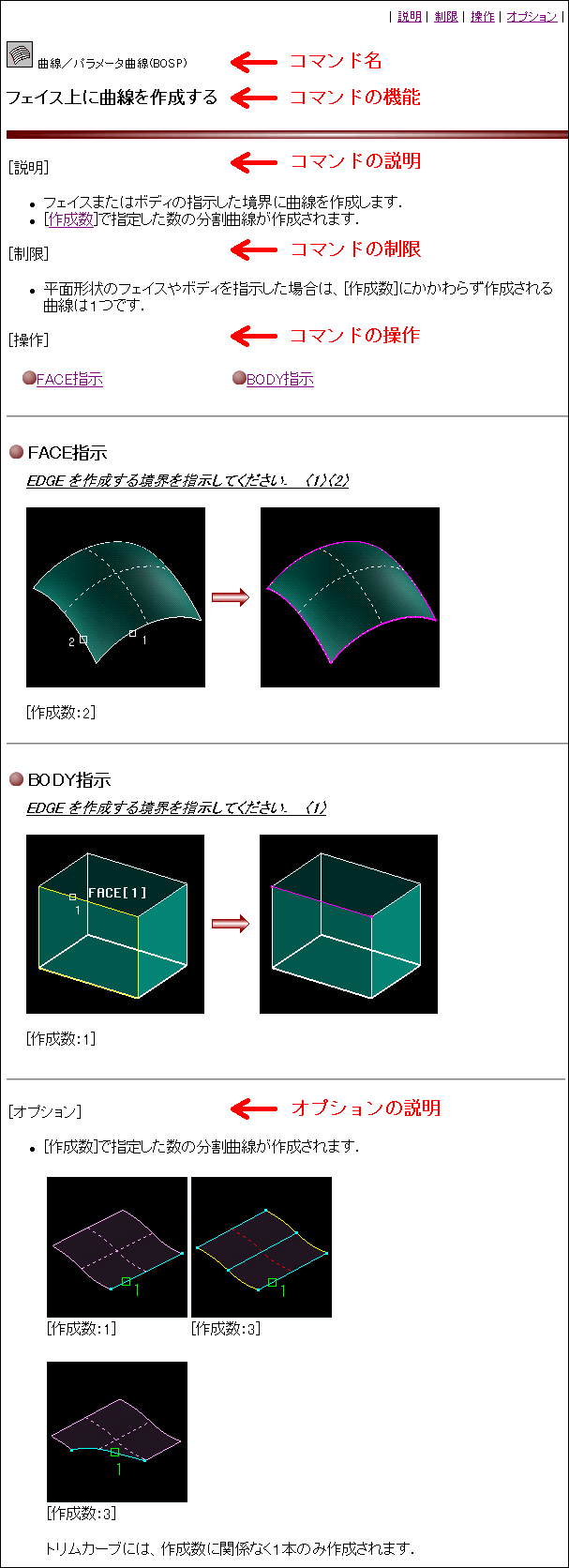

各コマンドのページは下のようなフォーマットで記述されています．

コマンドの説明、条件、制限の記述

コマンドの説明、条件、制限での記述は、次のように定めています．

• コマンド名
  • 《小分類／コマンド名》 ex.《基準線／中心線》
• 補助コマンド名
  • 〈小分類／コマンド名〉 ex.〈ファイル／保存〉
• オプション
  • [オプションメニュー] ex.[コピー：オン]
• 文字,数字の入力とリターン
  • 文字または数字〈Enter〉 ex.XY〈Enter〉 (［説明］内)
  • 文字または数字↓　　　　ex.XY↓ , 20↓ (［操作］内)
• ブランクの入力
  • ブランクは で表します．ex.20 30↓
• 入力コントロールエリア 、パネル
  • 【入力操作】ex.【確定】
  • 【パネル内ボタン】ex.【了解】
• 距離、長さ
  • mmを単位とします．
• 角度 ・ ３６０度で一周とします．
  • 単位は“゜”degreeです．
  • Ｘ軸から反時計回りを正とします．
• スケール
  • 基準を１とします．より大きくなると拡大、小さくなると縮小します．
• 関数による入力
  • 次に示す関数を使用しての数値入力ができます．
  • ( )の中は、数値・演算子を含む数値・関数による数値の入力ができます．
  • ただし、関数表記中に空白を含む演算子以外の文字が入力された場合の入力は無効になります．



  関数名	定義	xの単位	結果
  sin(x)	正弦	度	ラジアン
  cos(x)	余弦	度	ラジアン
  tan(x)	正接	度	ラジアン
  asin(x)	逆正弦	ラジアン (ただし、−1<=x<=1)	度
  acos(x)	逆余弦	ラジアン (ただし、−1<=x<=1)	度
  atan(x)	逆正接	ラジアン	度
  sqrt(x)	平方根	整数または実数 (ただし、x>=0)	実数
  abs(x)	絶対値	整数または実数	実数
  dec(x,x,x)	60進数を 10進数に変換	dec(度,分,秒)の形式で 入力された60進数	実数(10進数)




• 関数による入力の例とその結果を示します．

  入力	結果
  sin(30)	0.500000
  cos(−45)あるいは−cos(45)	−0.707107
  tan(5＊4)	0.363970
  asin(1/3)	19.471221
  acos(1−0.5)	60.000000
  atan((20＋45)＊2)	89.559272
  sqrt(9)	3.000000
  abs(35−70＊2)	105.000000
  abs(abs(−35)−70＊2)	105.000000
  dec(30)	30.000000
  dec(−15,30)あるいは−dec(15,30)	−15.500000
  dec(40,30,80)	40.522222




• 関数による入力の例とその結果を示します．

  負の表記
  −関数名(数値)	関数名(−数値)




• 使用できる演算子を示します．

  演算子	定義
  ＋	加
  −	減
  ＊	乗
  ／	除
