｜説明｜制限｜操作｜オプション｜

記号／幾何公差記号(A000)

幾何公差記号を作成する

［説明］

• 幾何公差のためのデータム、公差記入枠を作成します．
• 突出公差域、最大実体公差方式の記入もできます．
• ねじ部をデータムとして指示する記号も作成できます．

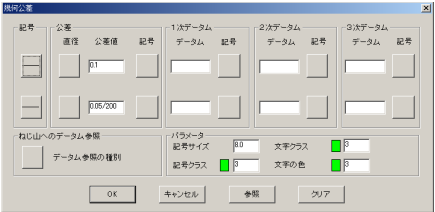

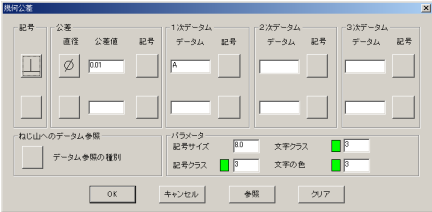

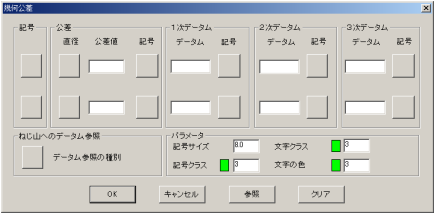

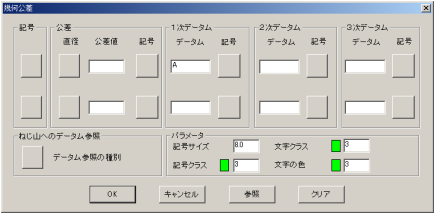

• コマンドを実行すると以下のダイアログが表示されます．


• パラメータ（記号サイズ、文字クラス、記号クラス、文字の色）の変更内容は、コマンド実行中のみ有効になります．
• [参照]では、既存の幾何公差記号を指示して、幾何公差記号情報をダイアログに取り込むことができます．
• [クリア]では、[パラメータ]を除くダイアログでの設定値をクリアすることができます．
• 作成した幾何公差記号は、《補助機能／スーパーエディット》で編集できます．


［制限］

［操作］

	幾何公差記号（タイプ1）	幾何公差記号（タイプ2）	幾何公差記号（タイプ3）
	幾何公差記号（タイプ4）

幾何公差記号（タイプ1）

記入位置を指示してください. 　 〈1〉

幾何公差記号（タイプ2）

記入位置を指示してください. 　 〈1〉

幾何公差記号（タイプ3）

記入位置を指示してください. 　 〈1〉

幾何公差記号（タイプ4）

記入位置を指示してください. 　 〈1〉
