寸法線作成／穴座標寸法線(DMXY)

穴の中心座標の表を作成する

［説明］

• 原点に対する穴の相対座標の表を作成します．
  • 相対座標は、X座標増加方向、Y座標増加方向、Z座標増加方向(3次元の場合)を設定できます．
  • 対象の円、円弧の指示方法には、領域指示と個別指示があります．すでに選択されている円または円弧を再度指示すると、選択の解除になります．
  • 領域指示では、中心点が矩形内にある円が対象となります．
  • 領域指示では中心点が矩形内にあり中心角が3.1ラジアン(約178度)以上の円弧が対象となります．
  • 穴座標データを中心座標のX座標、Y座標、Z座標(3次元の場合)あるいは円、円弧（以下、円と表記）の直径でソートすることができます．
  • [穴座標]、[3次元]の場合、中心座標のX座標、Y座標が同一の円が複数存在する場合の扱いを設定できます．
  • 穴座標には、任意の記号文字列を指定することもできます．
  • 記号の枝番は省略することが可能です．
  • 表への記入は、[個別]指示の他、同じサイズの穴を一括して記入する[グループ単位]で指示できます．Enter 入力で自動記入も可能です．
    また、「e」を入力することで、表記入の途中の状態でコマンドを終了することができます．
  • 同心円の場合、直径の小さいものから順に「直径1/直径2」と表記しますが、3番目以降は省略して「#」を表記します．
• 原点に対する点の相対座標の表を作成します．
  • 相対座標は、X座標増加方向、Y座標増加方向、Z座標増加方向(3次元の場合)を設定できます．
  • 対象の点の指示方法には、領域指示と個別指示があります．すでに選択されている点を再度指示すると、選択の解除になります．

  • 点座標データを点のX座標、Y座標、Z座標(3次元の場合)でソートすることができます． ソートせず入力順に表示することもできます．
  • 添え字の数値をバルーン表記することが可能です．
  • 表への記入は[個別]指示、またEnter 入力で自動記入も可能です．
• 表の分割数や、行間隔、属性の指定が可能です．
• 表のX座標、Y座標、Z座標(3次元)の小数点以下表示桁数は、寸法線パラメータを参照しますが、小数点以下ゼロ省略は行いません．
• [詳細設定]では、実行中に寸法線パラメータを変更することができます．
• コマンドを実行すると以下のオプションメニューが表示されます．




• [座標タイプ]では、作成する座標タイプを指定します．
• [穴座標のZ値表示]では、[穴座標]、[3次元]の場合、中心座標のX座標、Y座標が同一の円のZ座標を表示する方法を指定します．
  • [最大値のみ] では、Z座標値が最大の円の中心座標値だけを表示します．直径の異なる円があれば同心円として表示します．
  • [最小値のみ] では、Z座標値が最小の円の中心座標値だけを表示します．直径の異なる円があれば同心円として表示します．
  • [全表示 個別] では、Z座標値、直径の異なる円を全て個別で表示します．
  • [全表示 同心円] では、Z座標値の異なる円を全て個別表示します．Ｚ座標値が同じで直径の異なる円があれば同心円として表示します．

• [X座標増加方向]では、相対座標のX座標増加方向を指定します．
• [Y座標増加方向]では、相対座標のY座標増加方向を指定します．
• [Z座標増加方向]では、相対座標のZ座標増加方向を指定します．

• [記号文字最大数]では、任意の記号を入力する場合の最大文字数を設定します．
• [コメント最大数]では、表に備考欄を作成する場合の文字数を設定します．
  1以上40以下の値に設定すると備考欄が作成されます．0の場合、備考欄は作成されません．
• [テーブル原点位置]では、テーブルを配置する際のテーブルの原点を指定します．

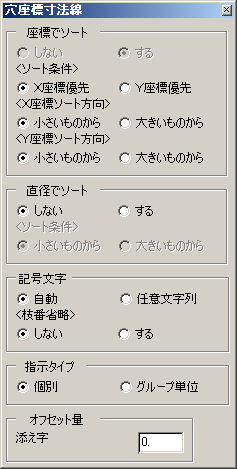

• [座標でソート]では、座標値で点座標データをソートするかどうかを設定します．
  • [ソート条件]では、座標で穴座標データ、点座標データをソートする場合の条件を設定します．
  • [X座標ソート方向]では、X座標でソートする場合の方向を設定します．
  • [Y座標ソート方向]では、Y座標でソートする場合の方向を設定します．
• [直径でソート]では、直径で穴座標データをソートするかどうかを設定します．
  • [ソート条件]では、直径で穴座標データをソートする場合の条件を設定します．
• [記号文字]では、任意の記号を入力するかどうかを設定します．
  • 自動の場合はA～Z までの文字 (但し I ,Oは除く)が自動で決定されます．
  • 任意文字列の場合は、以下のダイアログが表示されます．
  • 入力できる文字数は、[記号文字最大数]を参照します．




  • 枝番省略では、記号の枝番を省略するかどうかを設定します．


• [指示タイプ]
  • [個別]では、指示した円1つについて表へ書き込みます．
  • [グループ単位]では、指示した円と同一直径の円すべてを表へ書き込みます．
• [オフセット量]では、穴から添え字までのオフセット量を設定します．

［制限］

［操作］

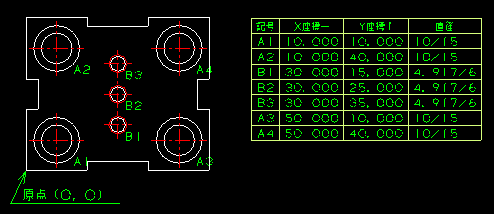

穴の中心座標の表を作成する

穴の中心座標の表を作成する

原点を指示してください　　〈1〉 引き出し位置を指示してください　　〈2〉〈3〉 円（弧）、あるいは処理対象領域を指示してください　　〈4〉〈5〉【確定】 テーブルの配置位置を指示してください　　〈6〉 [座標タイプ：穴座標 / 2次元] [X座標増加方向：右方向] [Y座標増加方向：上方向] 　 [テーブル原点位置：左上]

円（弧）を指示してください(e=中断, Enter=自動記入)　【確定】 [座標でソート　ソート条件：X座標優先 / 小さいものから / 小さいものから] [直径でソート：しない] [記号文字：自動] [枝番省略：しない] [指示タイプ：個別] [オフセット量：0]
