ウィンドウ／ガイド参照(DFVW)

［説明］

コマンドを起動すると、カレントデータムの頂点にガイドシンボルが表示されます．このガイドシンボルを使って各軸方向を指示し、ビュー方向を変更します．
ガイドシンボルが表示されている時にモデルを指示すると、そのアイテムが定義されている平面の向きと、ビュー平面が一致するように、ガイドシンボルの方向が変わります．無限平面アイテムが指示されると平面の中心にシンボルが移動し、シンボルの方向は平面の向きに一致させます．
設定したビュー方向は、〈ビューの登録〉または〈パネル／データム表・ビュー管理〉で登録できます．
ガイドシンボルの操作

矢印の先端をドラッグして傾きを変えます

矢印の軸を指示すると反転します

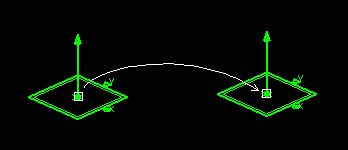

原点をドラッグして移動します

アイテムを指示するとそのアイテムに平行になります

ガイドシンボルの"X"、"Y"、"△"は、ドラッグしてXY平面の方向を設定します

［制限］

［操作］

ガイド参照

方向を指示してください．または、確定してください．〈1〉〈2〉【確定】

　
