アンダーカット設計／アンギュラピン作成（AGPIN）

必要なスライド量を持つアンギュラピンを配置する

［説明］

［制限］

• 部品ライブラリに登録されているアンギュラピンのみ配置することができます。
• スライドコアにモールド属性として、スライド方向の属性が付いている必要があります。
• オプションで入力した径が、選択したアンギュラピンのタイプに無い場合は、「傾斜スライド作成時に指定された傾斜ピン径はデータベースに存在しません　径を選択してください」というメッセージが表示されます。この時はタイプを選択しなおすか、[アンギュラピン径]を入力しなおしてください。
• 逃げ穴を作る必要があるかどうかの判断は、アンギュラピンの先端が半球形であると仮定して行っています。先端が平坦なアンギュラピンの場合は、「指定したパラメータで配置すると逃げ穴を作る必要があるかも知れません」というメッセージが表示されても、実際には逃げ穴を作る必要が無い場合もあります。
• 本バージョンでは、パーティング面に対して角度のついているスライドコアに対しては対応していません。（配置面は、スライドコアの上面か、スライドコアの上面と重なる入れ子あるいはおも型などの面を選択してください）

［操作］

アンギュラピンの配置

アンギュラピンの配置

スライドコアの上底面を指示してください 〈1〉(FACE) スライドコアの下底面を指示してください 〈2〉(FACE)

アンギュラピンの配置基準面を指示してください 〈3〉(FACE) アンギュラピンの中心軸の通過点を指示してください 〈4〉

配置パラメータを指示してください [OK] アンギュラピンのパラメータを設定し、[OK]をクリックします。

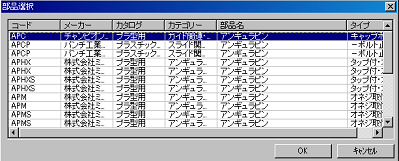

アンギュラピンのタイプを選択してください 配置するアンギュラピンを選択します。 ここでは、「APC−アンギュラピン−チャンピオン株式会社」を選択しています。 選択したら、「OK」をクリックします。

「OK」をクリックします。

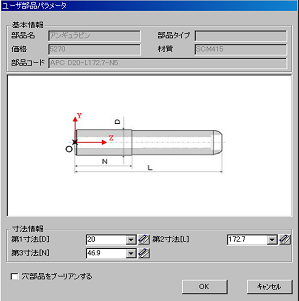

アンギュラピンのサイズを選択してください． 選択したアンギュラピンのプロパティウィンドウが表示されます。 「発注コード」の「選択」を指示し、ここでは部品の寸法を「D=20」、「L=127.8」、「N=45.4」に変更します。 寸法の変更が終了したら、部品プロパティウィンドウの「OK」をクリックします。

「OK」をクリックします。

アンギュラピンが配置されます。
